EPRO PR6424/003-030 대형 샤프트 진동 및 위치 모니터링용 와전류 센서
| 원래 장소 | 독일 |
|---|---|
| 브랜드 이름 | EPRO |
| 인증 | COO ,COC ,CQ |
| 모델 번호 | PR6424/003-030 |
| 최소 주문 수량 | 1 |
| 가격 | $2999 |
| 배달 시간 | 5~7일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 999 |
제품 상세 정보
| 보증 | 1년 | 상표 | EPRO |
|---|---|---|---|
| 모델 번호 | PR6424/003-030 | 기능 | 좋은 |
| 상태 | 새로운 | ||
| 강조하다 | 와전류 센서 샤프트 진동,PR6424 위치 모니터링 센서,PLC 와전류 센서 모듈 |
||
제품 설명

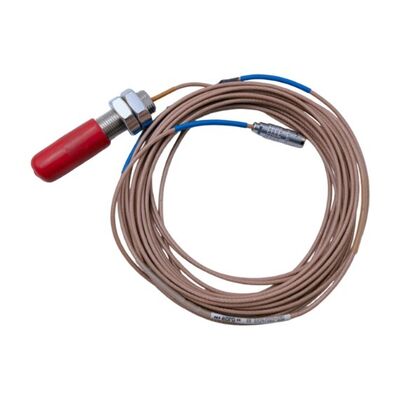

EPRO PR6424/003-030 큰 샤프트 진동 및 위치 모니터링을 위한 에디 전류 센서
제품 개요
의EPRO PR6424/003-030접촉이 없는 회전 전류 센서로, 큰 회전 기계에서 샤프트 진동, 축적 위치 및 다른 움직임을 측정하도록 설계되었습니다.그것은 증기 터빈과 같은 장비의 기계 모니터링 시스템에서 사용됩니다., 가스 터빈, 압축기, 펌프 및 발전기
접촉 센서와 달리 PR6424는 쏘드 끝과 회전 표면을 만지지 않고 금속 샤프트 사이의 간격을 측정합니다. 샤프트가 움직일 때격차가 변하고 센서 시스템은 이 변화를 전기 신호로 변환합니다.이 신호는 호환되는 모니터링 시스템에서 샤프트 움직임을 추적하고 기계 상태의 변화를 감지하는 데 사용될 수 있습니다.
PR6424는16mm 탐사 끝그리고 nominal 감수성이4V/mm, 선형성 오차가 ±1.5% 이상그것의 정적 측정 범위는 ±2.0 mm이며, 그것의 주파수 반응은 DC에서 -3 dB 포인트에서 20 kHz까지 확장됩니다.이러한 특징은 두 가지 샤프트 위치 데이터와 동적 진동 측정이 필요한 응용 프로그램에 적합합니다.
유지보수 및 교체 작업에서 전체 모델 번호가 중요합니다. 탐사선은 올바른 신호 변환기와 일치해야합니다.필요한 측정 성능을 유지하기 위해 케이블 배열 및 대상 재료.
주요 기술 매개 변수
16mm 프로브 톱 큰 샤프트 애플리케이션
16mm 탐사 끝은 큰 회전 장비의 샤프 움직임을 측정하기 위해 설계되었습니다.4V/mm (101.6mV/mil)이 정의된 출력 반응은 모니터링 시스템에 측정된 격차 변화를 이동 값으로 변환하는 데 도움이됩니다.
정확한 결과를 얻기 위해, 탐사선은 올바른 간격에 설치되어 일치하는 신호 변환기와 함께 사용되어야 합니다.목표 표면과 샤프트 재료 또한 센서의 명시 된 요구 사항을 충족해야합니다.
진동 및 위치 데이터에 대한 광범위한 주파수 반응
PR6424은DC ~ 20 kHz (-3 dB)DC 반응은 느린 위치 변화의 측정을 지원하고, 더 넓은 주파수 범위는 시스템이 전체 측정 체인의 한계 내에서 더 빠른 샤프 움직임을 캡처 할 수 있습니다..
이것은 하나의 모니터링 장치가 샤프트 위치와 동적 진동의 변화를 관찰해야 할 때 유용합니다. 실제 시스템 성능은 여전히 변환기, 설치,표적 및 감시 장비.
기술 사양
| 모델 번호 | PR6424/003-030 |
|---|---|
| 다른 모델 | PR6424/000-100 PR6424/002-030 PR6424/002-131+CON031 PR6424/006-030 PR6424/010-040+CON011 PR6424/010-100 PR6424/010-100+CON021 PR6424/010-131+CON031 |
제품 이미지
엔지니어링 권고
- 착수하기 전에 올바른 탐사 간격을 설정합니다.탐사 틈은 측정 시스템의 작동 지점에 영향을 미칩니다. 제조업체의 설치 지침과 일치하는 변환기 사양에 따라 틈을 설정하십시오.어떤 초기 간격이 표시 된 선형 범위를 제공 할 것이라고 가정하지 마십시오설치 후, 출력을 확인 하 고 예상 작동 범위 내 에 들어 있는지 확인 합니다.
- 셰프트 재료와 표면 상태를 확인하세요.공개 된 PR6424 사양은 철자기 강철을 표준 목표 재료로 사용합니다.표면 상태 또는 기하학은 틈과 출력 사이의 관계에 영향을 미칠 수 있습니다셰프트 재료가 지정된 목표물과 다르면 측정값에 의존하기 전에 시스템이 적합하다는 것을 확인합니다.
- 탐사선, 케이블, 변환기와 일치합니다.PR6424는 호환되는 신호 변환기와 올바른 케이블 배치로 사용해야합니다. 설치 된 센서를 교체 할 때 전체 부품 번호, 케이블 길이, 커넥터 유형,장착 크기 및 변환기 모델장착 구멍에 맞는 탐사선은 자동으로 기존 측정 시스템에 전기적으로 일치하지 않습니다.
세계적 응용
- 아시아 태평양:중국, 한국, 일본, 인도, 동남아시아
- 중동:사우디 아라비아, UAE, 카타르
- 북아메리카:미국, 캐나다
- 유럽:독일, 영국, 프랑스, 러시아, 터키
- 라틴 아메리카:브라질, 아르헨티나, 멕시코
전형적 사용법
- 회전 기계 온라인 보호 시스템
- 진동 및 샤프트 위치 모니터링
- 증기 터빈 및 압축기 안전 감독
- 대형 팬, 발전기 및 고속 펌프 상태 모니터링
- 석유 및 가스 시설
- 화학 가공 공장
- 전력 생산 시설
- 금속 가공 및 석탄 화학 공장
프로젝트 사례 연구
전형적인 터빈 유지보수 작업에서, 계획된 검사 중에 결함이 발견된 후, 셰프트 이동 채널은 교체 센서가 필요할 수 있습니다. 유지보수 팀은 원래 모델을 검사합니다.탐사선 크기, 장착 스레드, 케이블 배열 및 연결 된 변환기 교체 선택 전에.
설치가 PR6424/003-030을 필요로 하는 경우 전체 구성과 일치하면 원래 측정 체인을 복원 할 수 있습니다. 설치 후,팀이 탐사 격차를 확인하고 모니터링 채널을 다시 작동하기 전에 신호를 확인합니다.
우리 의 장점
- 40개국 이상으로 수출
- 완전 판매 후 서비스
- 지속적인 가용성을 보장하는 안정적인 공급망
- COO, COC 및 CQ 인증 지원
- 빠른 가격 응답
자주 묻는 질문
1PR6424/003-030은 무엇을 측정합니까?
그것은 접촉 없이 탐사 끝과 금속 목표물 사이의 간격을 측정합니다. 적절한 모니터링 시스템에서이 신호는 상대적인 샤프트 진동을 측정하는 데 사용될 수 있습니다.축 위치 및 다른 축 이동.
2PR6424의 민감도는 얼마입니까?
공개된 사양은4V/mm (101.6mV/mil), 선형성 오류는 ±1.5% 이상이 아닙니다. 감수성은 탐사선과 목표물의 거리의 주어진 변화에 대한 출력 변화를 설명합니다.
3정적 측정 범위는?
출판된 표준 사양은 정적 범위±2.0 mm. 사용 가능한 범위는 일치 변환기와 올바른 탐사 간격에 달려 있습니다. 특정 설치에이 범위를 적용하기 전에 전체 시스템 데이터를 확인하십시오.
사용 가능한 재고
- 51198947-100
- 51198651-100
- 51404172-175
- PNI800
- TB511-ETH
- GSI122 244-122-000-204
- IOC4T 200-560-000-111
- RPS6U 200-582-200-013
- CPUM 200-595-045-114
- 3500/32M 149986-02
- IS200ESELH3AAA
- IS200EPCTG1AAA
- IS200EXHSG3AEC
- IS220PSVOH1A
설치 요구 사항
- 최적의 성능과 안전을 위해 전문적인 설치가 필요합니다.
- 적절한 장착 및 충분한 환기를 보장합니다.
- 적용 가능한 모든 전기 안전 표준을 준수합니다.
