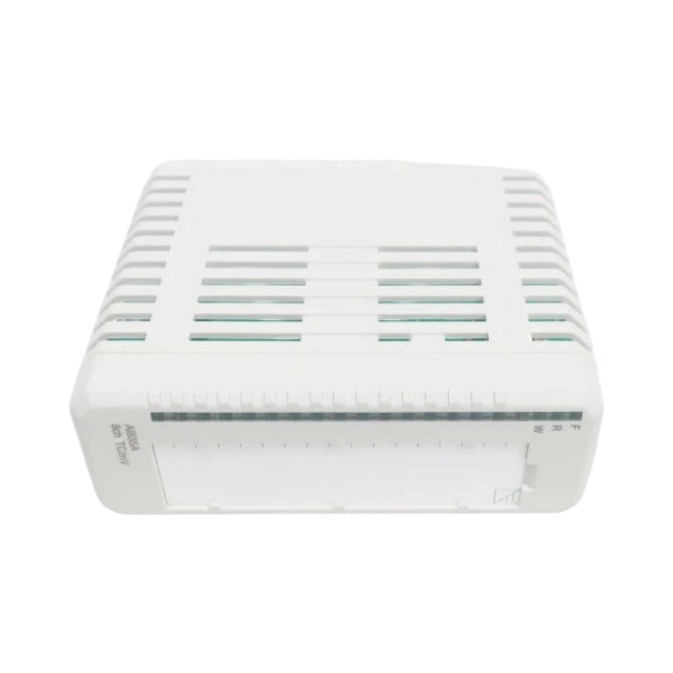

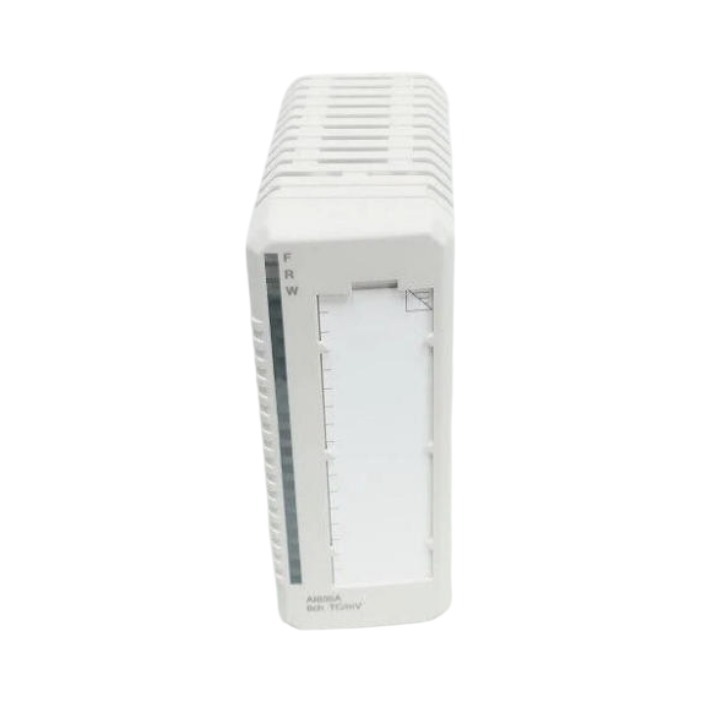

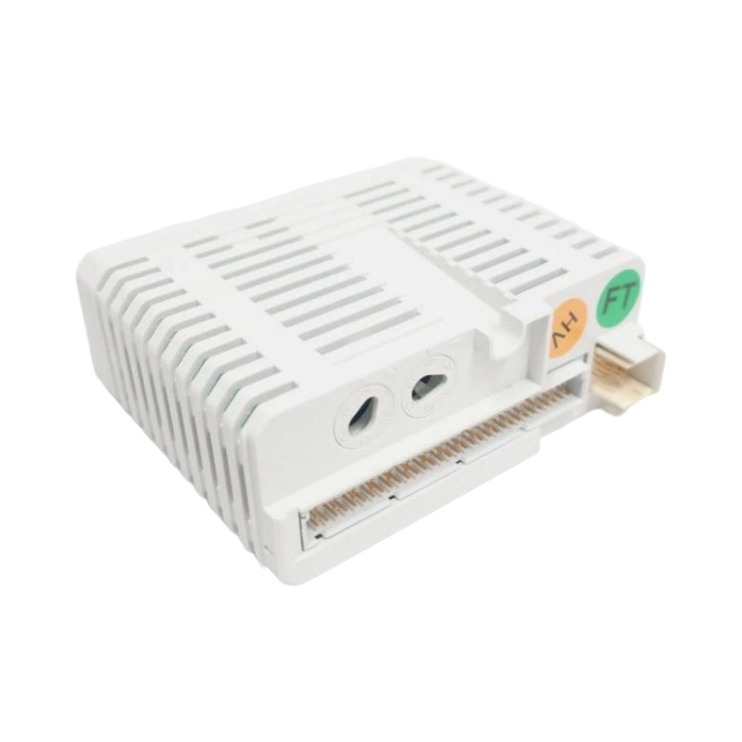

S800 I/O 시스템용 ABB AI835A 아날로그 입력 모듈

ABB AI835A 아날로그 입력 모듈은 ABB S800 I/O 플랫폼을 위해 설계되었으며, 열전대 및 밀리볼트(mV) 신호 측정을 위한 8개의 차동 입력 채널을 제공합니다. 각 채널은 -30 mV ~ +75 mV 선형 신호 또는 B, C, D, E, J, K, L, N, R, S, T, U를 포함한 다양한 유형의 열전대를 개별적으로 구성하여 측정할 수 있습니다. 이 모듈의 주요 기능 중 하나는 채널 8로, 4선식 Pt100 RTD를 사용하여 냉접점(CJ) 보상 채널로 구성하거나 CJ 보상이 필요하지 않을 때 표준 측정 채널로 사용할 수 있습니다. 15비트 A/D 해상도와 내장된 단선 감지 기능을 갖춘 AI835A는 산업 공정 자동화 애플리케이션을 위한 정확한 온도 측정과 안정적인 신호 모니터링을 지원합니다. ABB S800 I/O 시스템 내의 신규 설치, 시스템 업그레이드 및 교체 프로젝트에 적합합니다.기술 사양모델 번호3BSE051306R1기타 모델3BSE016237R13BSE010699R13BSE001693R23BSE032400R1

주요 기능 및 이점COO, COC 및 CQ 지원AI835A는 다양한 열전대 유형과 밀리볼트 입력을 지원하여 단일 모듈로 광범위한 산업 공정에서 다양한 온도 측정 요구 사항을 충족할 수 있습니다.채널 8을 전용 냉접점 보상 채널로 작동하도록 하여 추가적인 외부 보상 장치 없이 열전대 측정의 정확도를 향상시킵니다.안정적인 신호 모니터링15비트 해상도와 통합된 단선 감지 기능을 통해 안정적인 측정 품질을 유지하면서 유지보수 담당자가 개방 회로 조건을 신속하게 식별할 수 있도록 하여 안정적인 공정 운영을 지원합니다.우리의 장점공정 제어에서 열전대 측정을 사용할 때 측정 정확도를 유지하기 위해 적절한 냉접점 보상이 필수적입니다. 필요한 경우 채널 8을 전용 CJ 채널로 구성하면 모듈 구성을 단순화하면서 일관된 온도 판독값을 보장하는 데 도움이 됩니다.

• 일반적인 애플리케이션가스 터빈 정지 스타터 시스템
• 발전소중공업 모터 시동COO, COC 및 CQ 지원석유화학 플랜트
• 산업용 드라이브 시스템전력 변환 장비프로젝트 사례공정 제어 시스템 현대화 과정에서 기존 온도 입력 모듈을 교체하기 위해 ABB AI835A 모듈이 설치되었습니다. 이 업그레이드를 통해 안정적인 열전대 신호 획득과 단순화된 냉접점 보상이 가능해졌으며 기존 S800 I/O 아키텍처와의 호환성이 유지되었습니다.우리의 장점40개국 이상 수출
