GE DS200UCIAG1ACC UC2000 메인보드 100mm 너비 2kg 무게 및 드라이브 제어 시스템에 대한 1 년 보증

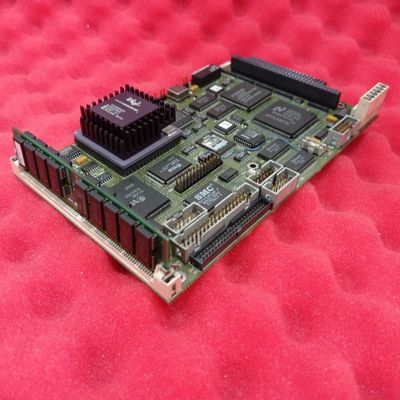

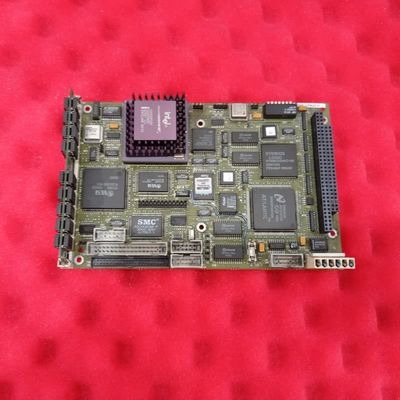

GE DS200UCIAG1ACC UC2000 메인보드

제품 설명:

GEDS200UCIAG1ACCGE의 드라이브 제어 시스템에 대한 중요한 UC2000 메인보드이며, 시스템 R 코어에 배포되어 있습니다. UC2000 라인업의 주요 인쇄 전선 보드로서,주요 하위 구성 요소를 통합하는 중앙 허브 역할을 합니다.: 그것은 UCPB CPU 딸판, PANA ARCNET 노-LAN 드라이버 보드, 최대 두 개의 GENI 보드 및 PDAD 하드 드라이브를 장착하는 커넥터를 제공합니다.그것은 TCSA 보드에서 연료 스키드 압력 신호를 번역하는 내장 196 마이크로 프로세서를 사용합니다, 이 처리 된 신호를 UCPB 보드에 전송하여 시스템의 제어 순서 소프트웨어에서 사용할 수 있습니다.

주요 특징:
중앙 구성 요소 통합:그 핵심 역할은 UC2000 시스템의 모듈형 조립을 가능하게합니다. UCPB CPU (시스템의 처리 코어), 네트워크 통신을위한 ARCNET 드라이버,확장된 I/O용 GENI 보드이 중앙 집중식 장착은 연결되지 않은 배선을 제거하고 시스템 아키텍처를 간소화하고 유지보수를 단순화합니다.

내장 신호 처리:통합된 196 마이크로 프로세서는 TCSA 보드에서 연료 스키드 압력 신호를 번역하는 데 전념합니다. 이 탑재 처리 시스템은 UCPB 보드에 신호가 올바르게 포맷되도록합니다.제어 시퀀스 실행의 지연을 줄이고 연료 관련 터빈/드라이브 작업의 정확도를 높이는 효과와 안전을 유지하는 데 중요합니다.

최소한의 목적에 따른 하드웨어:기능 및 진단에 필요한 필수 하드웨어만 포함합니다: 1 개의 공장 테스트 전용 점퍼 (JP1), 2 개의 진단 테스트 포인트 (TP1, TP2) 가 프로세스 사양에 따라 사용됩니다.그리고 LED (DNI) 는 프로세스 소프트웨어에 의해 정해진 상태입니다.또한 5V 전력을 선택적인 UCPB 보드 팬에 공급하는 팬 커넥터 (P14) 를 갖추고 있으며, CPU 딸보드의 열 관리를 지원합니다.

구조화된 교체 절차:안전과 정확성은 교체에 우선 순위를 부여합니다. 사용자는 단위를 끄고, 중위 손가락 스크롤을 통해 문을 열고, 먼저 microGENI 딸보드 / 커넥터를 분리해야합니다.새 보드의 스위치와 냄비는 구 보드의 설정과 일치해야 합니다.; 딸 보드는 UCIA 핀을 보호하기 위해 부드럽게 제거되고, 재 조립은 안전한 좌석을위한 6 개의 플라스틱 스탠드프로 조율됩니다. 손상 위험을 최소화하고 교체 후 기능을 보장합니다.

R 코어 특수한 설계:시스템 R 코어에 맞게 설계되어 코어의 전원 및 신호 경로와 최적의 호환성을 보장합니다.이 전용 설계는 일반 마더보드와 일반적인 호환성 문제를 피합니다.터빈 또는 중량 드라이브 작업과 같은 산업용 애플리케이션에서 드라이브 제어 시스템의 신뢰성을 강화합니다..
