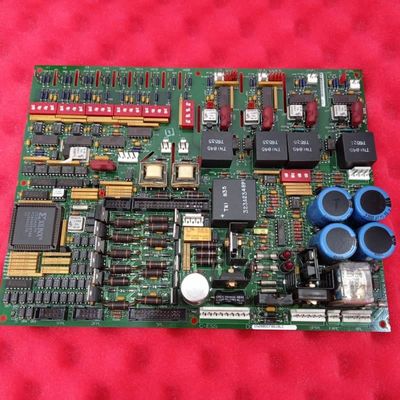

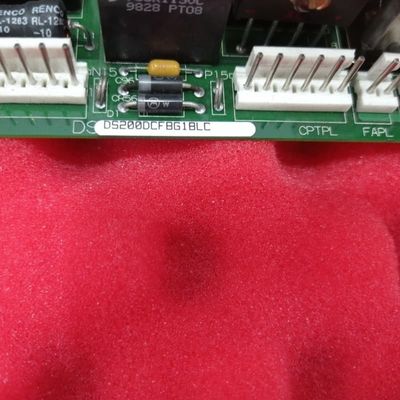

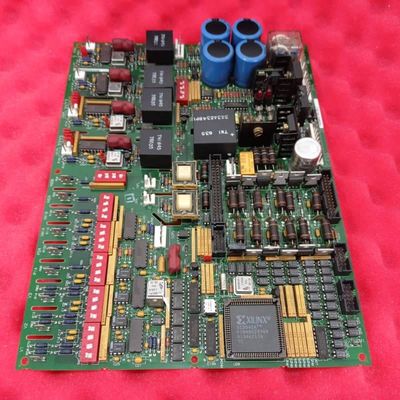

GE DS200DCFBG1B DC 전원 공급 장치 피드백 보드, Mark V 터빈 제어를 위한 이중 역할 전력 공급 집적 회로 및 신호 모니터링

제너럴 일렉트릭 DS200DCFBG1B DC 전원 공급 피드백 보드 마크 V 보드

제품 설명:

GEDS200DCFBG1B다기능 전원 공급 피드백 보드이며, Mark V 보드 시리즈의 일부로 두 배로 분류되며 IGBT 드라이브 애플리케이션의 중요한 구성 요소입니다.그것은 두 개의 코어 출력을 제공하기 위해 제어 전력 트랜스포머 (CPT) 에서 38 VAC/115 VAC 입력 전력을 끌어: 터빈 드라이브 전자 장치에 대한 제어 수준의 전력 및 칸막이 팬에 대한 115 VAC 전력. 전력 공급 외에도 신호 모니터링, 제어판과의 통신,그리고 안정적인 진단, 그것은 마크 V와 드라이브 시스템의 신뢰성을 위한 중앙 허브가 됩니다.

주요 특징:
듀얼 롤 전력 공급 및 광범위한 시스템 호환성
마크 V 터빈 시스템과 주요 IGBT 드라이브를 위해 설계되었으며, 일관된 성능을 보장하면서 다양한 산업 요구에 적응합니다.그것은 열 관리를 위해 제어 수준 전력과 장막 팬 전력을 공급특히 EX2000 시스템은 다른 드라이브와 다르게 보드를 사용하며 독특한 애플리케이션 요구 사항을 충족시키기 위해 유연한 디자인을 강조합니다.

전력 및 신호 관리를 위한 통합 회로
시스템 논리를 위한 안정적인 전압을 공급하는 제어 수준의 전원 공급 장치
모터 필드 전력 회로 및 모터 작동을 가능하게 하는 SCR 발전기 드라이버 회로; 아르마처 전류/전압, 모터 필드 전류를 모니터링하는 회로,전류와 전류를 추적하는 중요한 운영 매개 변수.
이 회로는 에너지 안정과 실시간 신호 가시성을 보장하기 위해 탭 템으로 작동합니다. 안전한 터빈/드라이브 제어의 기초입니다.

제어판과의 목표 커뮤니케이션
그것은 두 가지 주요 메커니즘을 통해 SDCC/LDCC 제어판과 원활한 통신을 구축합니다.
증폭기 회로는 모터 전압 피드백을 아날로그적으로 전송하며, DIP 스위치 SW6는 제어판 요구 사항에 맞추어 이 피드백의 활성 확장/변화를 허용한다.
전압 제어 오시레이터 (VCO) 는 입력 전압을 주파수 신호로 변환하여 커넥터 1PL를 통해 제어 보드에 전송하여 실시간 조절을 위해 정확하고 낮은 지연 데이터 전송을 보장합니다.

포괄적 인 연결
총 27개의 커넥터를 갖추고 있다. -18개의 플러그 스타일, 9개의 스탭 스타일로 다른 마크 V 시리즈 제품과 원활한 인터페이스를 제공합니다.이 광범위한 연결은 터빈 / 드라이브 시스템에서 신뢰할 수있는 전력 및 신호 전송을 보장합니다., 통합의 복잡성을 줄이고 전체 시스템 통합을 강화합니다.
