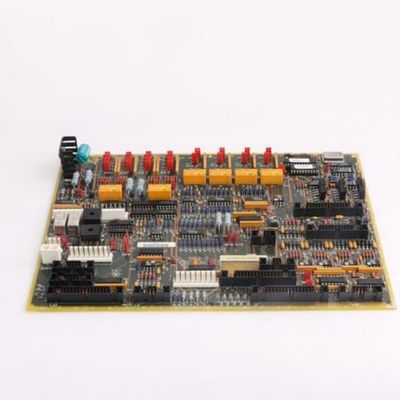

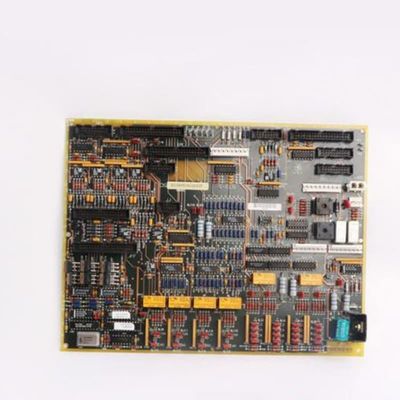

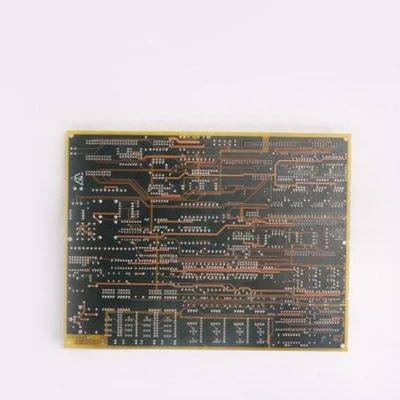

GE DS200TCQCG1BJF 아날로그 IO 확장 보드, 터빈 제어를 위한 높이 200mm, 너비 100mm, 무게 2kg

GEDS200TCQCG1BJF는 GE의 Speedtronic 제어 시스템 내 Mark V LM 시리즈에 통합된 아날로그 IO 확장 보드(TCQC)입니다. I/O 코어 터미널 보드에서 추가 아날로그 신호를 처리하는 시스템의 기능을 향상시켜 터빈 작동에 필요한 중요한 데이터의 스케일링, 컨디셔닝 및 분배를 처리합니다. 주요 기능에는 LVDT/LVDR에 대한 여기 제공, IONET 연결 종료, 메가와트 변환기 신호 처리(19PL 커넥터를 통해 STCA 보드로 전송하기 전에 스케일링)가 포함됩니다. 또한 펄스 속도 입력을 컨디셔닝하고 JE 커넥터를 통해 STCA 보드와 발전기/라인 신호를 교환하여 원활한 터빈 제어에 필수적입니다.

주요 특징:
포괄적인 신호 처리 및 분배
이 보드는 다양한 아날로그 신호 관리에 탁월하며, 메가와트 변환기 입력, 펄스 속도 신호 및 발전기/라인 데이터를 스케일링하고 컨디셔닝합니다. 처리된 신호를 중요한 구성 요소로 라우팅합니다. 즉, 샤프트 속도/유량 데이터를 JE를 통해 TCQA 보드로, 메가와트 신호를 19PL을 통해 STCA 보드로 보냅니다. 또한 LVDT/LVDR에 대한 여기를 제공하여 터빈 작동에 필수적인 정확한 위치 감지를 보장합니다.

서보 밸브 제어 회로
전용 회로는 서보 밸브 조절을 관리하며, 점퍼는 TCQA 보드에서 밸브 위치로의 전류를 스케일링하고, 하드웨어를 통해 기준 피드백 및 전류 범위를 설정합니다. 이 보드는 밸브에 양의 전류를 가하는 서보 클램프 릴레이와 밸브가 바이어스 위치로 드리프트하도록 신호를 접지하는 자살 릴레이를 통합합니다. 자살 릴레이는 TCQA 보드를 통해 라우팅된 CSP의 신호를 통해 활성화되어 결함 조건에서 안전하고 제어된 밸브 작동을 보장합니다.

IONET 통합 및 시스템 호환성
선택적 21>이 설치된 경우 특정 코어에 대한 IONET 종료를 호스팅하여 Speedtronic 시스템 내 통신을 향상시킵니다. 표준화된 커넥터는 STCA 및 TCQA 보드와의 원활한 상호 작용을 보장하여 제어 아키텍처 전체에서 신호 무결성을 유지합니다. 이러한 통합은 센서에서 액추에이터에 이르기까지 터빈 하위 시스템의 동기화에 중요합니다.

터빈 특정 요구 사항에 맞게 조정
고압 샤프트 속도, 액체 연료 유량 및 서보 밸브 제어(가스/증기 터빈 성능에 필수적인 매개변수)에 중점을 둠으로써 이 보드는 산업별 요구 사항을 해결합니다. 이러한 신호를 정밀하게 컨디셔닝하고 라우팅하는 기능은 효율적인 터빈 작동을 지원하고 응답 대기 시간을 줄이며 발전 및 산업 환경에서 전반적인 시스템 안정성을 향상시킵니다.
