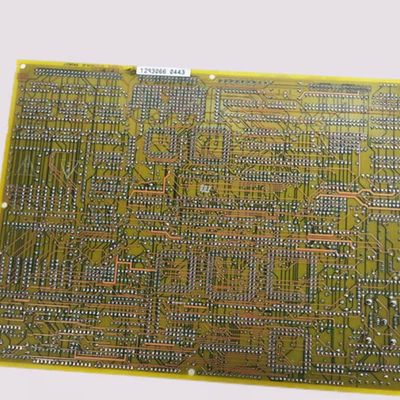

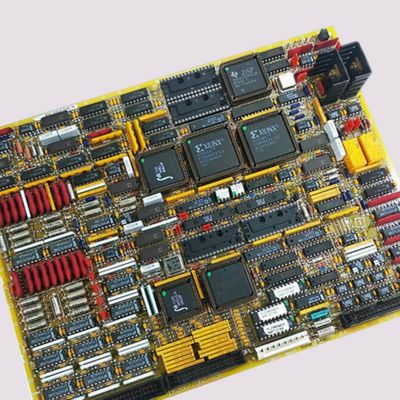

GE DS200TCQBG1BCA RST 플렉서블 센서 호환성 코어 특정 배포 및 정확한 EPROM 설치

GEDS200TCQBG1BCAGE DS200TCQBG1BCA는 Mark V 시리즈 가스 터빈 제어 시스템을 위해 맞춤 제작된 RST 확장 아날로그 I/O 보드로서, 확장된 I/O 기능을 위한 선택적 다기능 카드 역할을 합니다. R, S, T 코어에 설치되며, 단일 시스템 애플리케이션의 경우 R 코어에 하나의 카드만 필요합니다. 주로 증기 단일 시스템 설정 및 근접 센서가 필요한 일부 TMR 시스템에 사용되며, 하드웨어 점퍼 및 소프트웨어 구성을 통해 근접 변환기 및 가속도계 간의 전환을 지원하여 유연한 센서 통합을 지원합니다. 주요 기능에는 근접 입력, LVDT/LVDR 입력, 두 개의 조절기 밀리암페어 출력, LM 진동 입력 관리가 포함되어 Mark V 시스템의 모니터링 및 제어 범위를 향상시키는 데 필수적인 구성 요소입니다.

주요 특징:

유연한 센서 호환성 및 코어별 배치
이 보드는 적응성을 위해 설계되었습니다. 근접 변환기 및 가속도계 모두에서 작동하며, 연결된 센서에 따라 점퍼를 사용하여 올바른 모드를 설정합니다. R/S/T 코어에 적합하지만, 단일 R 코어 카드로 단일 시스템 설정을 단순화합니다. 이 보드와 함께 사용되는 Mark V 시스템은 가속도계 진동 센서를 구동하고 피드백 신호를 스케일링하여 터빈 상태에 중요한 진동 모니터링 기능을 확장할 수 있습니다.

정밀한 EPROM 설치 및 기능적 일관성
EPROM을 설치하려면 모듈을 소켓에 정렬하고 단단히 눌러 물리적 연결을 확실하게 해야 합니다. 중요한 모범 사례는 이전 EPROM의 펌웨어와 프로그래밍을 유지하여 교체 보드가 원래 보드와 동일하게 작동하도록 보장하는 것입니다. 이는 터빈 제어 로직을 방해할 수 있는 불일치를 방지합니다. 이러한 일관성은 교체 후 시스템 안정성을 유지하는 데 중요합니다.

터빈 제어를 위한 확장된 I/O 기능

센서 관리 외에도, 두 개의 조절기 밀리암페어 출력(다운스트림 장치 정밀 제어용), LVDT/LVDR 입력(선형 위치 모니터링용), 근접/LM 진동 입력(회전/구조적 상태 추적용)과 같은 특수 I/O 기능을 제공합니다. 이러한 기능은 Mark V 시스템의 중요한 터빈 데이터를 수집하고 처리하는 능력을 확장하여 보다 세분화된 제어 및 예측 유지 보수를 지원합니다.

정의된 물리적 치수 및 경량 설계

13.50 x 9.00 x 2.00의 치수와 1.80 lbs의 무게로, 작고 가벼운 폼 팩터를 가지고 있습니다. 이 디자인은 Mark V 코어의 공간 제약 내에 완벽하게 맞으며, 설치 및 교체 시 다른 구성 요소와의 간섭을 방지하고 쉬운 취급을 보장합니다.
