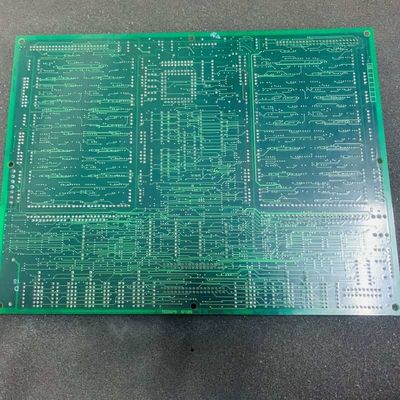

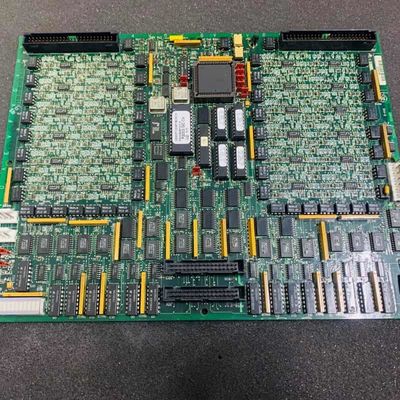

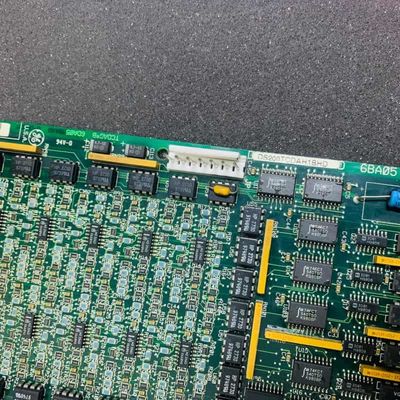

GE DS200TCDAG1B 디지털 I/O 보드 높이 200mm, 폭 100mm, 무게 2kg

GE DS200TCDAG1B DS200TCDAG1BCB 디지털 입력/출력 카드 마크 V 터빈 제어

제품 세부 사항:

GEDS200TCDAG1B디지털 I/O 보드로서, GE의 Mark V 터빈 제어 시스템 (GE's Mark V Turbine Control System) 에 전용되어 있으며, 풍력, 가스 및 증기 터빈 자동 드라이브를 관리하는 데 사용되고 있습니다.그리고 특허를 받은 스피드트로닉 제어 기술을 통합하는 마지막 GE 마크 라인 중 하나입니다..

기능적으로 다양한 아날로그 신호를 처리합니다: JBB / JAA를 통해 4-20 mA 입력 / 출력, 전압 판독을 위해 부하 저항을 통해 전류가 떨어집니다. JCC / JDD를 통해 RTD 입력,자극을 공급하고 온도에 의존하는 저항을 측정하는, JAR/S/T를 통해 열쌍 입력, 실제 온도를 계산하기 위해 TBQA의 냉결 보상, 그리고 JBB를 통해 터빈 샤프트 전압/전류 신호.모든 조건 신호는 3PL 커넥터를 통해 I / O 엔진에 전송됩니다, 소프트웨어 구성 열 쌍 유형, HMI의 I/O 구성 편집기를 통해 관리 RTD 설정.

주요 특징:
아날로그 신호 처리4~20mA 신호, RTD, 열쌍, 전압/전류 스케일링, 컨디셔닝 및 I/O 엔진에 데이터를 전송하는 중앙 허브 역할을 합니다.터빈 성능 모니터링 및 제어에 중요소음을 제거하기 위해 원시 신호를 정제하여 연료 흐름이나 냉각 시스템 조정과 같은 실시간 조정을 안내하는 정확한 데이터를 보장합니다.

제거 가능 및 ESD 민감성 PROM:제거 가능한 PROM 모듈은 펌웨어를 저장합니다. 손목띠와 같은 ESD 보호 장치로 교체하면 교체 보드가 동일한 지침을 유지함으로써 원래의 기능과 일치합니다.이것은 펌웨어를 재구성하는 것을 피합니다, 유지보수 시간을 줄이고 교체 후 일관된 신호 처리 논리를 보장합니다.

 구성 가능한 하드웨어 및 소프트웨어:세 개의 점퍼 (J1/JP2/JP3) 는 하드웨어 튜킹을 처리하고 소프트웨어 설정은 다양한 터빈 요구 사항에 적응하는 열쌍 / RTD 유형 및 신호 매개 변수를 사용자 정의합니다. J1은 RS232 포트를 관리합니다.JP2 보조 검사, 그리고 소프트웨어는 터빈 특수한 센서 설정에 매끄럽게 맞게 조정됩니다.

전용 부품 인터페이스:9개의 커넥터 (8개의 기능성, 1개의 흔적) 는 핵심 마크 V 보드 (TCPS, CTBA, TBCA, TBQA) 와 연결하여 원활한 전력, 데이터 및 진단 신호 전송을 위해 크로스 토크 위험을 제거합니다.각 커넥터의 특수한 역할은 신호가 간섭 없이 목표에 도달하도록 보장합니다., 시스템 안정성을 강화합니다.

시험중심 설계:점퍼 (JP2/JP3) 및 전문 커넥터는 공장 테스트 및 유지보수를 지원하여 규범 운영 신뢰성을 보장하면서 문제 해결을 단순화합니다.JP2는 안전한 테스트를 위해 오시레이터를 비활성화합니다., 그리고 커넥터는 기술자들이 신호에 쉽게 접근하여 문제를 빠르게 진단할 수 있도록 합니다.
