GE Mark V 터빈 제어 시스템 통합 듀얼 모듈 디자인 2kg 무게와 1 년 보증

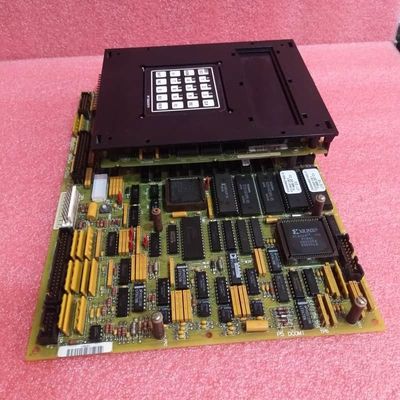

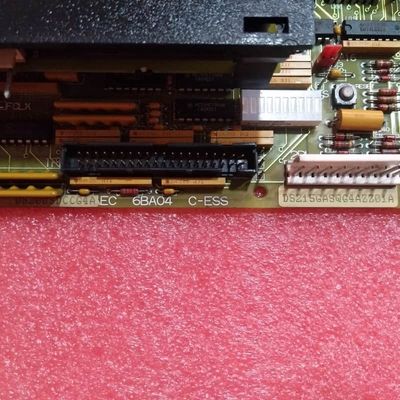

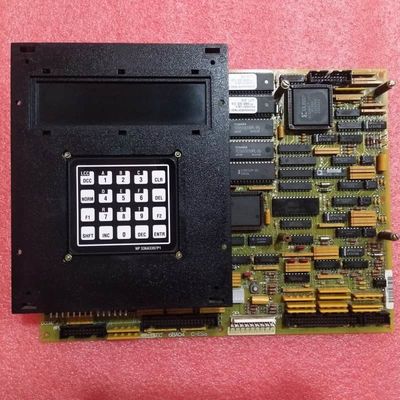

GE Mark V DS215GASQG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) 터빈 제어 시스템

제품 설명:

GE 마크 VDS215GASQG4AZZ01A핵심 기능을 결합한 통합 드라이브 제어 카드입니다.DS200SDCCG4AFD(주 드라이브 제어 모듈) 및DS200SLCCG3ACC(LAN 통신 보조 카드), GE의 Mark V 터빈 제어 시스템에 맞춰 제작되었습니다. 응집력 있는 장치로서 드라이브 제어, 신호 처리 및 LAN 통신 기능을 중앙 집중화하여 Mark V의 기존 Speedtronic 제어 기술을 활용하는 동시에 가스, 증기 또는 풍력 터빈 드라이브의 원활한 작동을 보장합니다.

그만큼DS200SDCCG4AFD기본 모듈에는 세 가지 특수 마이크로프로세서가 내장되어 있습니다.

드라이브 제어 프로세서(DCP): 디코딩, 직접 메모리 액세스(DMA) 및 시스템 수준 입/출력(I/O)을 관리합니다.
MCP(모터 제어 프로세서): 위상 제어와 같은 DC/AC 모터 제어 기능을 처리합니다.
CMP(공동 모터 프로세서): MCP 용량을 넘어서는 수학 집약적인 작업을 처리합니다.

또한 동시 멀티 프로세서 액세스를 위한 공유 RAM, 실시간 기능 모니터링 및 오류 감지(오류 심각도에 따라 이진 코드 십진수/BCD 또는 이진수로 오류 코드 표시)를 위한 전면 패널 LED 10개, 시스템 최적화를 위한 구성 가능한 하드웨어(버그형 JP 점퍼 및 WJ 와이어 점퍼, 대부분 공장 설정)가 포함되어 있습니다. DS200SLCCG3ACC 보조 카드에는 LAN 통신 기능이 추가되어 장치를 LAN과 통합하고 다른 시스템 구성 요소와의 연결 및 데이터 교환을 확장할 수 있습니다.

주요 특징:
통합 이중 모듈 설계:DS200SDCCG4AFD(드라이브 제어 코어)와 DS200SLCCG3ACC(LAN 통신)를 결합하여 별도의 모듈 설치가 필요 없고 시스템 배선이 단순화됩니다.

트리플 프로세서 효율성:DCP, MCP 및 CMP는 협력하여 시스템 I/O, 모터 제어 및 구성 요소를 처리합니다.lex 계산을 통해 드라이브 제어의 정확성과 응답성을 보장하고 터빈의 높은 동적 작동 요구 사항을 충족합니다.

LAN 연결:DS200SLCCG3ACC는 원활한 LAN 통합을 가능하게 하며 중앙 집중식 모니터링 및 제어를 위해 드라이브 제어 카드와 기타 네트워크 연결 장치 간의 데이터 전송을 지원합니다.

직관적인 오류 진단:10개의 LED는 시스템 상태에 대한 명확한 시각적 피드백을 제공합니다. 오류 코드(BCD 또는 바이너리)를 사용하면 문제를 빠르게 식별하여 문제 해결 시간을 줄일 수 있습니다.

구성 및 확장 가능:공장에서 설정된 JP/WJ 점퍼는 즉시 사용 가능한 호환성을 보장하며, DS200SDCCG4AFD의 스탠드오프는 향후 기능 확장을 위해 추가 옵션 카드(예: 신호 프로세서)를 지원합니다.

안전한 설치 및 교체:유지보수 중에는 전원 차단이 필요합니다. 결함이 있는 장치의 EPROM 모듈은 교체 보드에서 재사용할 수 있으며 나일론 와셔는 나사 손상을 방지하여 안전하고 오래 지속되는 조립을 보장합니다.
