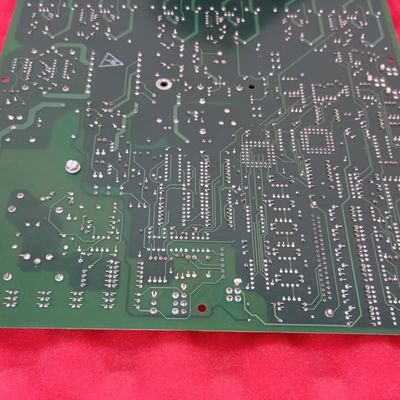

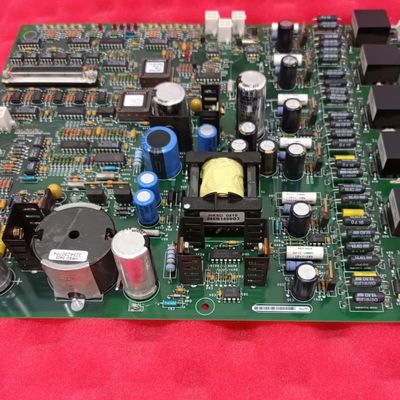

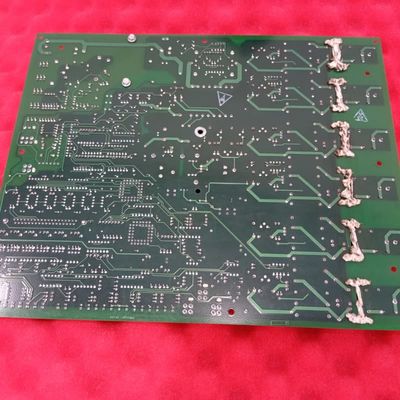

GE DS200TBQCG1A 터빈 제어용 아날로그 입력 밀리암페어 종단 모듈, 2kg 무게 및 1년 보증

GE DS200TBQCG1A DS200TBQCG1ABB 아날로그 입력 밀리암페어 입력/출력 종단 모듈

제품 세부 정보:

이 DS200TBQCG1A DS200TBQCG1ABB 는 General Electric의 Mark V 터빈 제어 시스템용 아날로그 입력 밀리암페어 입력/출력 종단 모듈입니다. R1, R2 및 R3 제어 코어에서 중요한 신호 인터페이스 역할을 하며, 주요 역할은 현장 장치와 시스템의 TCQA 처리 보드 간의 아날로그 신호 연결 및 조정을 관리하는 것입니다. 가스, 증기 또는 풍력 터빈 제어 어셈블리 내에서 정밀한 통합을 위해 향상된 구성 기능을 갖춘, 원래 DS200TBQCG1 보드의 개정된 버전입니다.

주요 특징:
이중 기능 신호 관리:이 모듈은 입력 및 출력 신호 모두에 대한 중앙 허브 역할을 합니다. 특히 중요한 4-20mA 제어 입력 및 LVDT/R 위치 센서 입력을 처리하는 동시에 터빈 시스템 내의 피드백 및 제어 루프에 대한 구성 가능한 아날로그 출력 전류를 관리합니다.

하드웨어 구성 가능 출력:보드의 출력 전류 범위(20mA 또는 200mA)는 물리적 점퍼를 통해 설정되며, 특정 애플리케이션 요구 사항을 충족하기 위한 필수적인 유연성을 제공합니다. 이 하드웨어 기반 구성은 소프트웨어 종속성 없이 안정적인 작동을 보장합니다.

고밀도 종단 인터페이스:신호 와이어 연결을 위한 83개의 터미널을 각각 포함하는 두 개의 강력한 터미널 블록이 장착되어 있습니다. 이 고밀도 설계는 소형 폼 팩터에서 많은 수의 아날로그 신호 관리를 용이하게 합니다.

전용 커넥터 아키텍처:4-20mA 신호용 JBR 및 LVDT/R 위치 신호용 JFR과 같은 주요 커넥터는 TCQA 처리 보드에 대한 전용 및 안정적인 링크를 생성합니다. 다른 커넥터(JBS/T, JFS/T, TEST)는 일반적으로 공장 사용 또는 향후 확장을 위해 예약되어 있습니다.

선택적 점퍼 구성:15개의 점퍼가 장착된 보드를 통해 서비스 담당자는 정확한 드라이브 요구 사항에 맞게 작동 방식을 수정할 수 있습니다. 일관된 시스템 성능을 보장하려면 교체 보드의 이러한 점퍼 설정이 결함이 있는 장치의 설정과 일치해야 합니다.
