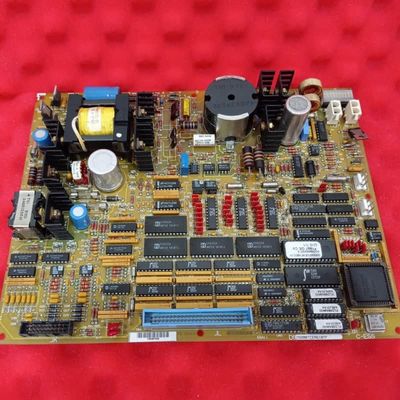

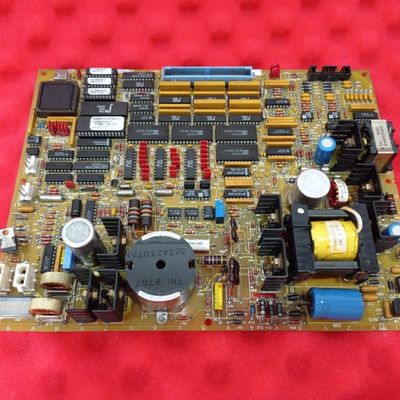

GE DS200TCEAG1B 비상 초고속 보드, 중요한 터빈 안전 모니터링 및 마크 V 터빈 제어용 특수 오류 탐지 회로

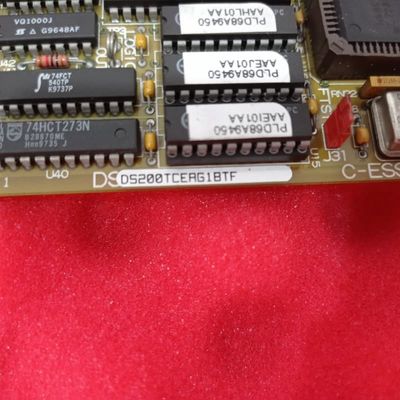

GE DS200TCEAG1B DS200TCEAG1BTF 비상 과속 보드

제품 세부 정보:

GE DS200TCEAG1BTF는 GE의 Mark V 터빈 제어 시스템—풍력, 증기 및 가스 터빈 드라이브를 제어하는 데 사용되는 Speedtronic 기술 통합 플랫폼—을 위해 설계된 특수 비상 과속 보드입니다. 원래 DS200TCEAG1 상위 보드의 수정된 변형(단일 B 등급 기능 개정 포함)으로서, 핵심 역할은 Mark V 드라이브를 모니터링하여 과속 조건 및 화염 감지 실패와 같은 중요한 결함을 감지하는 것입니다. 이러한 위험이 감지되면 드라이브를 종료하여 터빈 작동 및 장비 무결성을 보호합니다.

하드웨어 측면에서, 마이크로프로세서, 펌웨어 저장을 위한 여러 PROM 모듈, 과전류 보호를 위한 3개의 퓨즈, 구성을 위한 30개의 점퍼, 다른 드라이브 보드와의 안전한 상호 연결을 위한 한 쌍의 수컷 베이요넷 커넥터가 있습니다—제거하려면 구부러지는 것을 방지하기 위해 보드를 고정해야 합니다. 또한 TCEA 화염 감지 회로, 터빈 과속 회로 및 자동 동기화 회로와 같은 특수 집적 회로를 포함하며, 모두 결함 모니터링 기능을 지원합니다. 주요 커넥터에는 J7(PD 코어 전원 분배), JK(TCEB 보드 신호), JL(TCTG 보드 트립 신호), JW(TCEB 화염 감지 신호) 및 JX1/JX2(데이지 체인 IONET)가 있습니다. 두꺼운 PCB 보호 코팅이 하드웨어를 보호하는 반면, 소프트웨어 구성은 Mark V 시리즈의 표준 I/O 구성 편집기를 사용합니다.

주요 특징:

 중요한 터빈 안전 모니터링:과속 및 화염 감지 트립 조건을 감지하고, 장비 손상 또는 안전 위험을 방지하기 위해 적시에 드라이브를 종료하는 데 전념합니다—터빈 작동 안전의 핵심입니다. 이는 위험이 비용이 많이 드는 고장으로 확대되기 전에 해결되도록 보장하는 첫 번째 방어선 역할을 합니다.

 특수 결함 감지 회로:TCEA 화염 감지, 터빈 과속 및 자동 동기화 회로를 통합하여 각 회로가 특정 고위험 매개변수를 모니터링하고 신속한 결함 대응을 보장하도록 맞춤화되었습니다. 이러한 회로는 여러 안전 관련 시나리오를 처리하기 위해 함께 작동합니다.

 안전한 베이요넷 커넥터 디자인:수컷 베이요넷 커넥터는 다른 드라이브 보드와의 안정적인 상호 연결을 가능하게 합니다; 제거 지침(보드를 고정)은 유지 보수 중 물리적 손상을 방지합니다. 이 디자인은 강력한 연결성과 안전한 서비스 용이성을 균형 있게 유지합니다.

 구성 가능한 하드웨어 및 보호된 구성 요소:30개의 점퍼는 터빈별 요구 사항에 맞게 사용자 정의할 수 있습니다; 3개의 퓨즈는 과전류로부터 보호하고, 두꺼운 PCB 코팅은 환경 스트레스 또는 마모로부터 하드웨어를 보호합니다. 이러한 기능은 적응성을 높이고 보드의 수명을 연장합니다.

대상 커넥터 인터페이싱:여러 개의 전용 커넥터(J7, JK, JL, JW, JX1/JX2)는 주요 Mark V 구성 요소(PD 코어, TCEB, TCTG 보드, IONET)에 연결되어 조정된 결함 대응을 위해 안정적인 전원, 신호 및 트립 명령 전송을 가능하게 합니다. 이는 원활한 안전 시스템 협업을 보장합니다.
