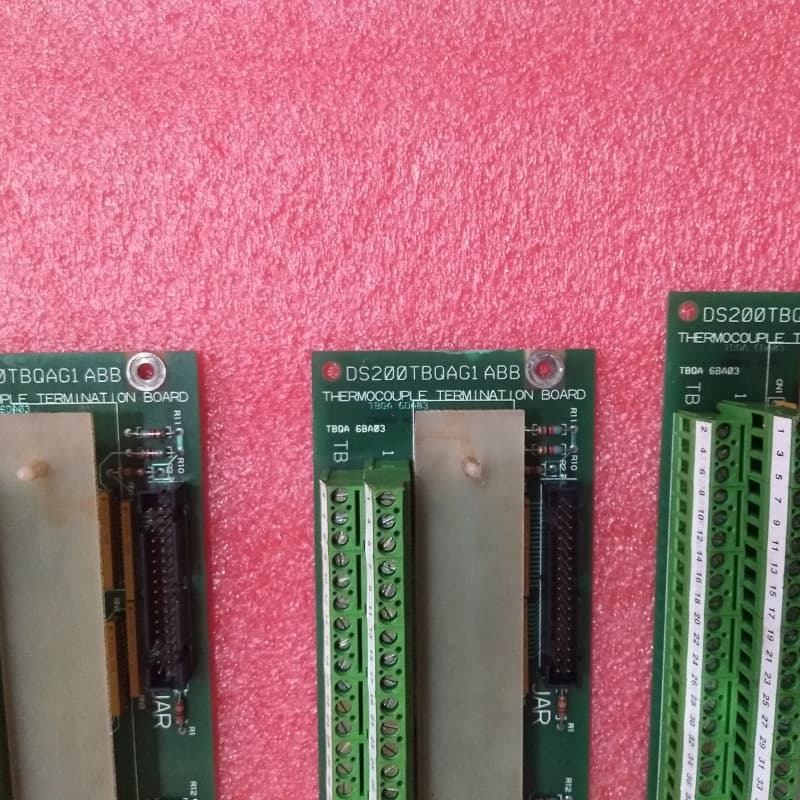

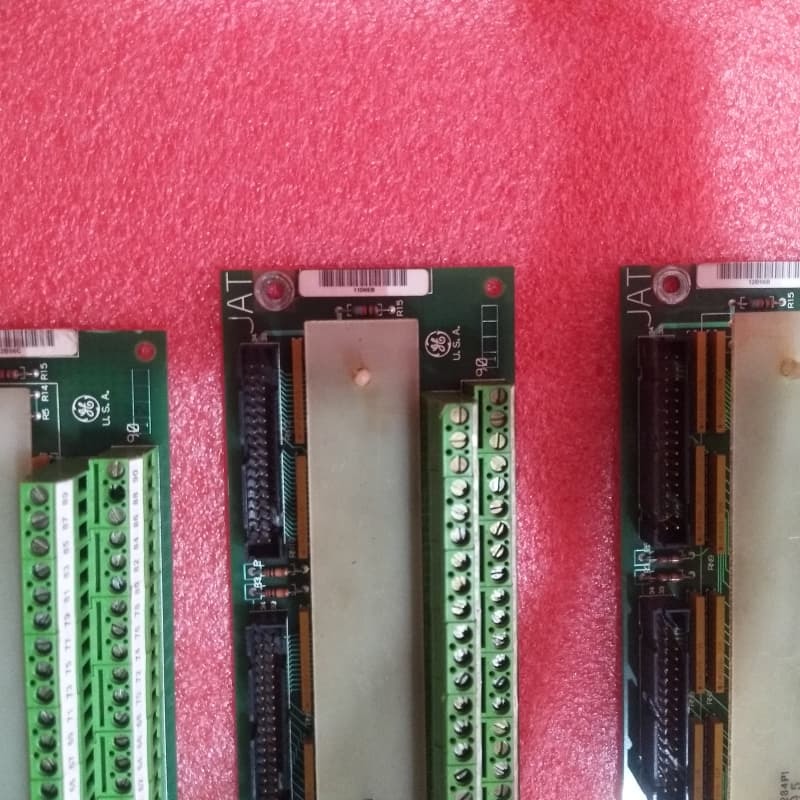

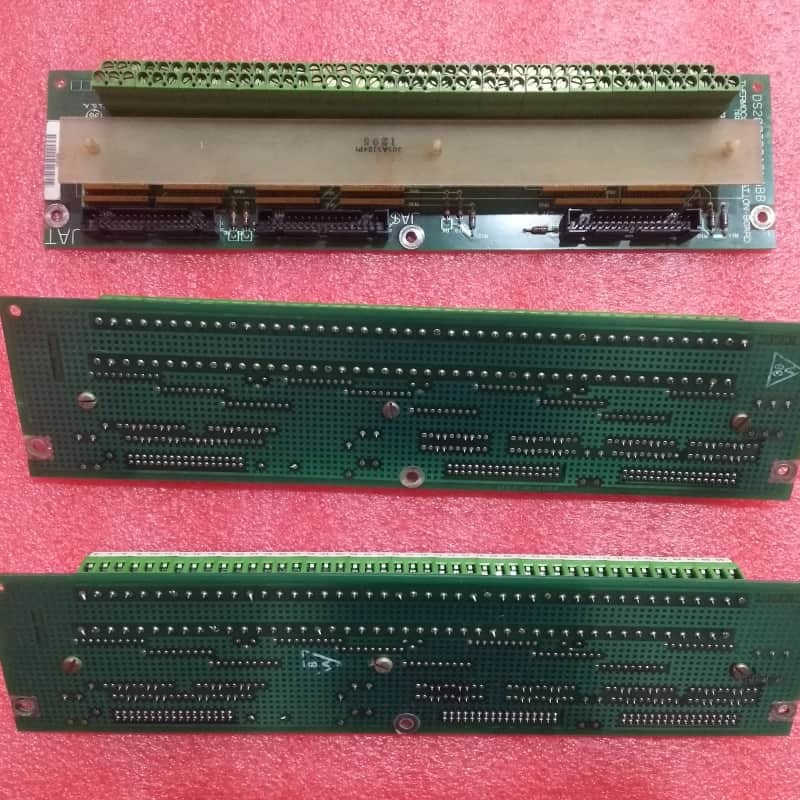

GE DS200TBQAG1ABB RST 터미널 보드 마크 V 330mm x 200mm

GE DS200TBQAG1ABB RST 터미널 보드 Mark V GE 터빈 제어

제품 세부 정보:

GEDS200TBQAG1ABB는 GE의 Mark V 터빈 제어 시스템(풍력, 증기 및 가스 터빈 자동 구동을 제어하도록 맞춤화된 레거시 시리즈로, 브랜드의 특허받은 Speedtronic 제어 기술을 통합한 마지막 GE Mark 제품 라인 중 하나)을 위해 독점적으로 설계된 열전대 종단 모듈입니다. 원래 DS200TBQAG1 상위 모듈의 수정된 변형으로, 신호 신뢰성, 구성 요소 수명 및 시스템 호환성을 향상시키는 세 가지 주요 제품 개정을 통합하고 터빈 제어 설정에서 열전대 신호 관리를 위한 중요한 허브 역할을 합니다.

핵심적으로, 이 보드는 두 개의 90핀 터미널 블록(광범위한 열전대 및 콜드 접합 신호 라우팅을 위해 최대 180개의 신호 라인 지원)과 Mark V의 TCQA 및 TCCA 보드와 인터페이스하기 위한 세 개의 20핀 커넥터를 특징으로 합니다:

JAR 커넥터: 열전대 신호(1~15 채널) 및 콜드 접합 신호를 TCQA/TCCA 보드로 전송/수신하여 중요한 터빈 구성 요소의 온도 모니터링을 가능하게 합니다.

JAS 커넥터: 열전대 신호(16~30 채널) 및 콜드 접합 신호를 처리하여 대형 터빈 시스템의 온도 감지 범위를 확장합니다.

JAT 커넥터: 열전대 신호(31~45 채널) 및 콜드 접합 신호를 관리하여 과열 관련 고장을 방지하기 위한 포괄적인 열적 감독을 보장합니다.

주요 특징:
Speedtronic 기반 터빈 호환성:Mark V 시스템에 최적화되어 Speedtronic 기술을 활용하여 풍력, 증기 및 가스 터빈 구동에 대한 안정적인 열전대 신호 관리를 보장합니다.

고용량 열전대 라우팅:두 개의 90핀 터미널 블록(총 180개의 신호 라인)과 세 개의 전용 20핀 커넥터(JAR/JAS/JAT)는 45개 이상의 열전대 채널을 지원하여 터빈 구성 요소의 포괄적인 온도 모니터링을 가능하게 합니다.

콜드 접합 신호 통합:콜드 접합 신호에 대한 전용 커넥터는 정확한 열 데이터를 보장하여 터빈 안전 및 성능 계산에서 오류를 방지합니다.

구성 가능한 하드웨어 없음: 점퍼 또는 사용자 정의 가능한 구성 요소가 없어 설정 시간을 줄이고, 잘못된 구성 위험을 제거하며, 동일한 Mark V 설정에서 일관된 성능을 보장합니다.

레거시 신뢰성:Mark V의 산업 등급 표준에 따라 제작되었으며, 가혹한 터빈 환경을 견딜 수 있는 내구성이 뛰어난 터미널 블록과 커넥터를 갖추어 기존 Mark V 설치의 수명을 연장합니다.
