GE Mark V DS215GASQG4AZZ01A 터빈 제어 시스템 200mm x 100mm

GE Mark V DS215GASQG4AZZ01A (DS200SDCCG4AFD+DS200SLCCG3ACC) 터빈 제어 시스템

제품 설명 :

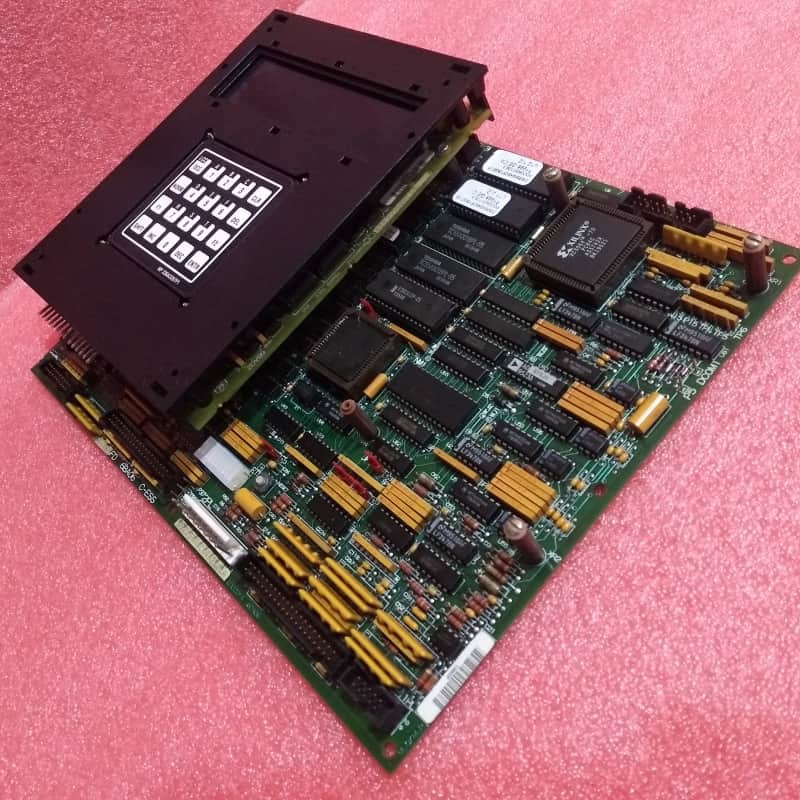

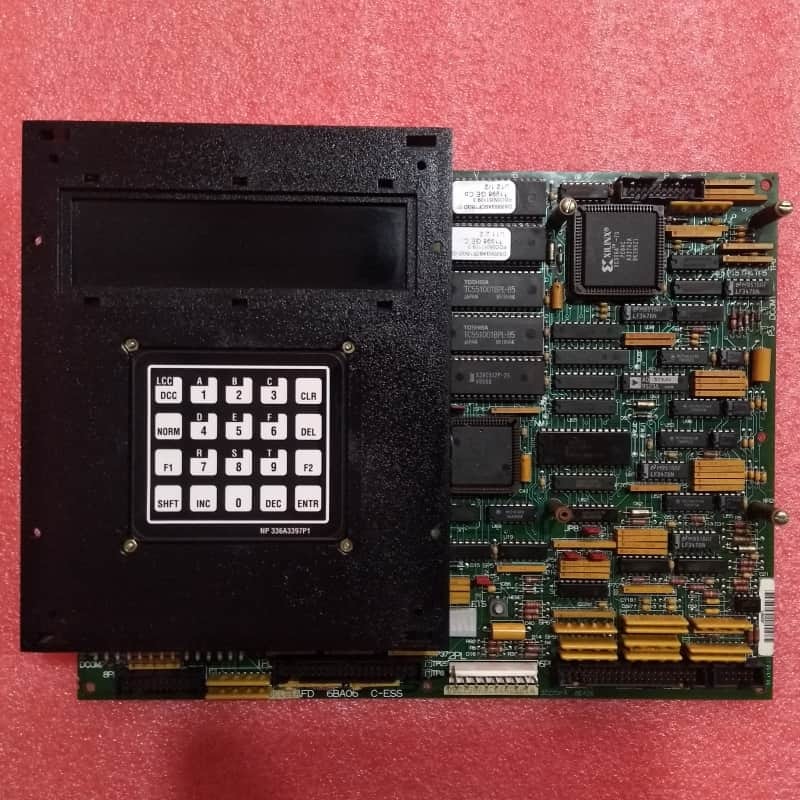

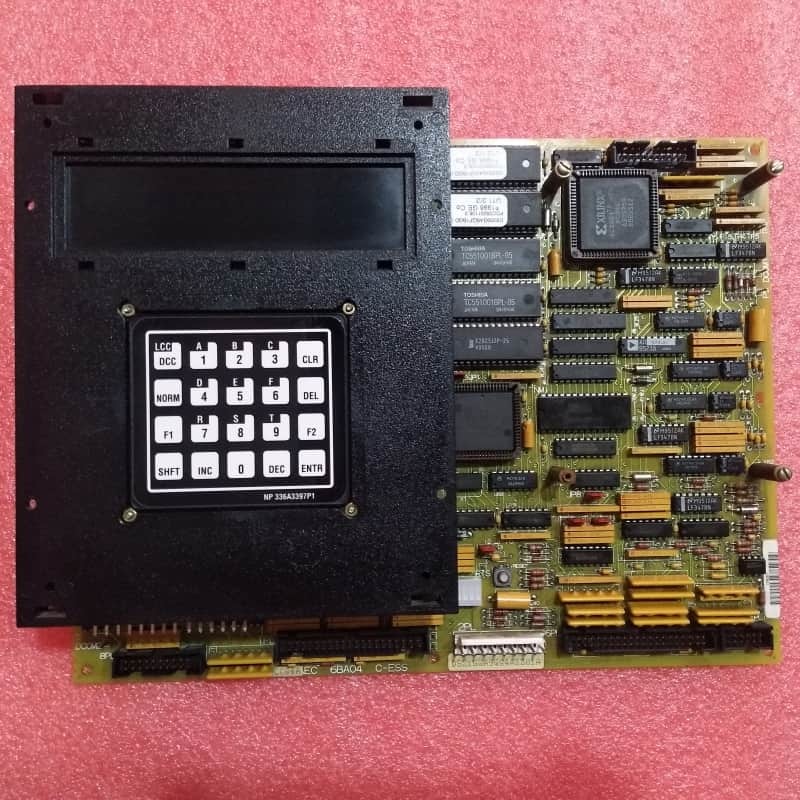

GE 마크 vDS215GASQG4AZZ01A핵심 기능을 결합한 통합 드라이브 제어 카드입니다.DS200SDCCG4AEC(메인 드라이브 제어 모듈) 및DS200SLCCG3ACCGE의 Mark V 터빈 제어 시스템에 맞게 조정 된 (LAN Communications Auxiliary Card). 응집력있는 장치로서 구동 제어, 신호 처리 및 LAN 통신 기능을 중앙 집중화하여 가스, 증기 또는 풍력 터빈 드라이브의 원활한 작동을 보장하면서 Mark V의 레거시 스피드 트로닉 제어 기술을 활용합니다.

그만큼DS200SDCCG4AFD기본 모듈에는 3 개의 특수 마이크로 프로세서가 있습니다.

드라이브 제어 프로세서 (DCP) : 디코딩, 직접 메모리 액세스 (DMA) 및 시스템 레벨 입력/출력 (I/O)을 관리합니다.
모터 제어 프로세서 (MCP) : 위상 제어와 같은 DC/AC 모터 제어 기능을 처리합니다.
CMP (Co-Motor Processor) : MCP 용량을 넘어 수학 집약적 인 작업을 처리합니다.

또한 동시 다중 프로세서 액세스를위한 공유 RAM, 실시간 기능 모니터링 및 결함 감지를위한 10 개의 전면 패널 LED (결함 심각도를 기반으로 바이너리 코드 소수점/BCD 또는 이진에 결함 코드 표시) 및 구성 가능한 하드웨어 (Berg-Type JP Jumpers 및 WJ 와이어 점퍼, 주로 공장 세트)가 포함됩니다. DS200SLCCG3ACC 보조 카드는 LAN 통신 기능을 추가하여 장치가 로컬 영역 네트워크와 통합하고 다른 시스템 구성 요소와 연결 및 데이터 교환을 확장 할 수 있도록합니다.

주요 기능 :
통합 듀얼 모듈 설계 :DS200SDCCG4AEC (Drive Control Core)와 DS200SLCCG3ACC (LAN Communications)를 결합하여 별도의 모듈 설치가 필요하지 않으며 시스템 배선을 단순화합니다.

트리플 프로세서 효율 :DCP, MCP 및 CMP는 협업에서 작동합니다. 시스템 I/O, 모터 제어 및 COMPLEX 계산 - 드라이브 제어의 정확성과 응답 성을 보장하기 위해 터빈의 높은 동적 작동 요구 사항을 충족시킵니다.

LAN 연결 :DS200SLCCG3ACC는 중앙 집중식 모니터링 및 제어를 위해 드라이브 제어 카드 및 기타 네트워크 장치 간의 데이터 전송을 지원하는 원활한 LAN 통합을 가능하게합니다.

직관적 인 결함 진단 :10 개의 LED는 시스템 상태에 대한 명확한 시각적 피드백을 제공합니다. 오류 코드 (BCD 또는 이진)에서는 문제를 빠르게 식별하여 문제 해결 시간을 줄일 수 있습니다.

구성 가능 및 확장 가능 :Factory-Set JP/WJ 점퍼는 박스 외 호환성을 보장하는 반면 DS200SDCCG4AEC의 스탠드 오프는 향후 기능 확장을위한 추가 옵션 카드 (예 : 신호 프로세서)를 지원합니다.

안전한 설치 및 교체 :유지 보수 중에 전력 연결이 필요합니다. 결함이있는 유닛의 EPROM 모듈은 교체 보드에서 재사용 할 수 있으며 나일론 와셔는 나사 손상을 방지하여 안전하고 오래 지속되는 어셈블리를 고정시킵니다.
