GE DS200SDCCG4AEC 드라이브 제어 카드 330mm x 200mm x 100mm

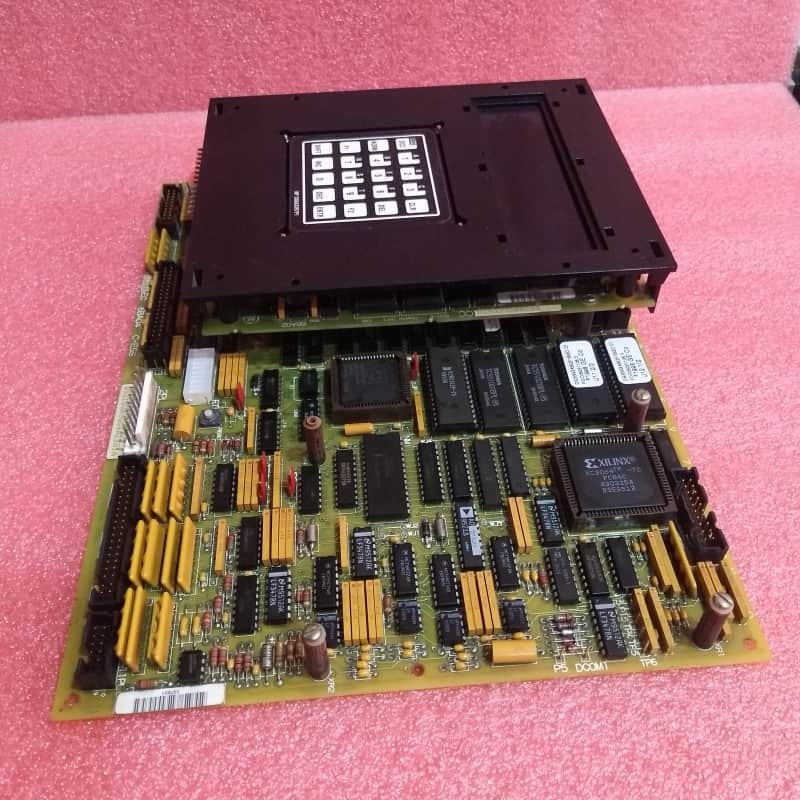

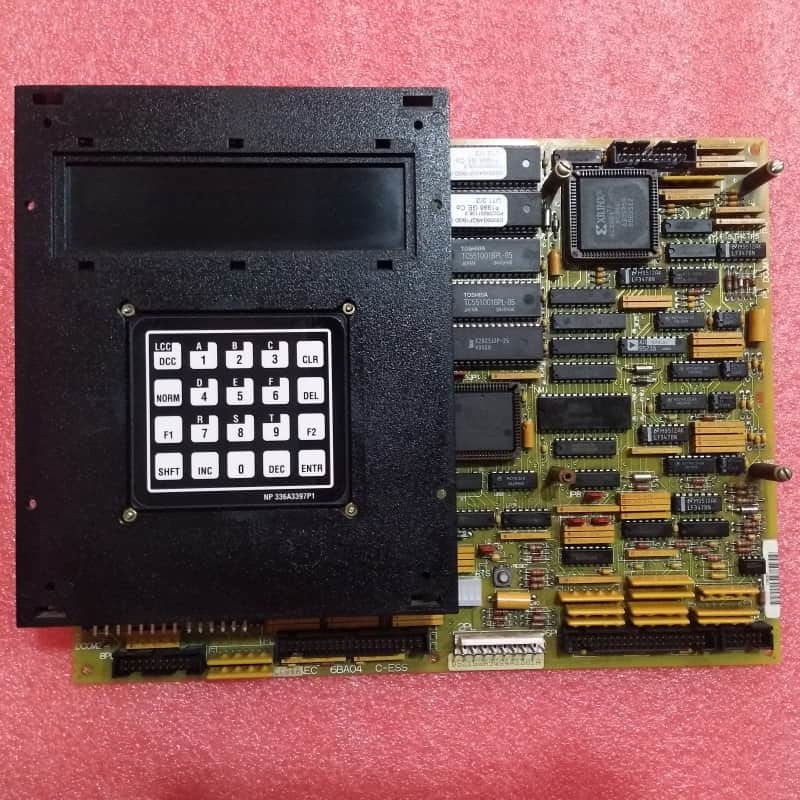

GE DS200SDCCG4AEC 드라이브 제어 카드

제품 설명:

GE DS200SDCCG4AEC는 산업용 드라이브 시스템(GE의 Mark V 터빈 제어 시스템과 통합될 가능성이 높음)을 위한 핵심 드라이브 제어 보드로, 드라이브 제어 프로세서(DCP), 모터 제어 프로세서(MCP), 공동 모터 프로세서(CMP)의 세 가지 특수 마이크로프로세서와 동시 다중 프로세서 액세스를 위한 공유 RAM을 갖추고 있습니다. DCP는 칩 선택 디코딩, 직접 메모리 액세스(DMA), 인터럽트 제어와 같은 시스템 수준 작업을 관리하고, MCP는 모터 관련 기능을 처리하며, CMP는 MCP의 능력을 넘어선 수학 집약적인 작업을 처리합니다.

이 보드는 완전한 드라이브 제어 처리 기능을 포함하여 다른 보드와의 신호 송수신을 가능하게 하며, LAN 통신 또는 향상된 신호 처리를 추가하기 위한 선택적 보조 카드를 지원합니다. 전면 패널의 10개의 LED 어레이는 실시간 기능 모니터링 및 오류 감지를 용이하게 하며, 오류 심각도에 따라 이진화 십진법(BCD) 또는 이진법으로 코드를 표시합니다. 구성 가능한 하드웨어(Berg 유형 JP 점퍼 및 WJ 와이어 점퍼)는 시스템 요구 사항에 맞게 조정됩니다.

설치/교체 시: 보드의 스탠드오프는 선택적 카드를 고정합니다. 감전을 방지하기 위해 먼저 모든 전원을 차단해야 합니다. 보조 카드에서 케이블을 분리하고 제거하기 전에 고정 나사를 제거해야 합니다. 교체 시에는 카드/케이블을 다시 연결하고, 나사 손상을 방지하기 위해 공장 나일론 와셔를 사용하며, 플라스틱 홀더가 조여졌는지 확인해야 합니다. 결함이 있는 보드의 EPROM 모듈도 교체 장치로 옮겨 커넥터에 조심스럽게 삽입해야 합니다.

주요 특징:

확장 가능한 기능: 다양한 통신 또는 신호 처리 요구 사항에 적응하여 선택적 LAN 및 신호 프로세서 카드를 지원합니다.

직관적인 진단: BCD/이진 오류 코딩을 갖춘 10개의 LED는 문제 식별을 빠르게 하여 문제 해결 시간을 단축합니다.

구성 가능한 하드웨어: 공장 설정 JP/WJ 점퍼는 사용자 조정을 위한 유연성을 갖춘 즉시 사용 가능한 호환성을 보장합니다.

안전하고 안전한 설치: 전원 차단이 필요하며, 안정적이고 손상 없는 조립을 보장하기 위해 스탠드오프, 나일론 와셔 호환성 및 EPROM 전송 지침을 포함합니다.
