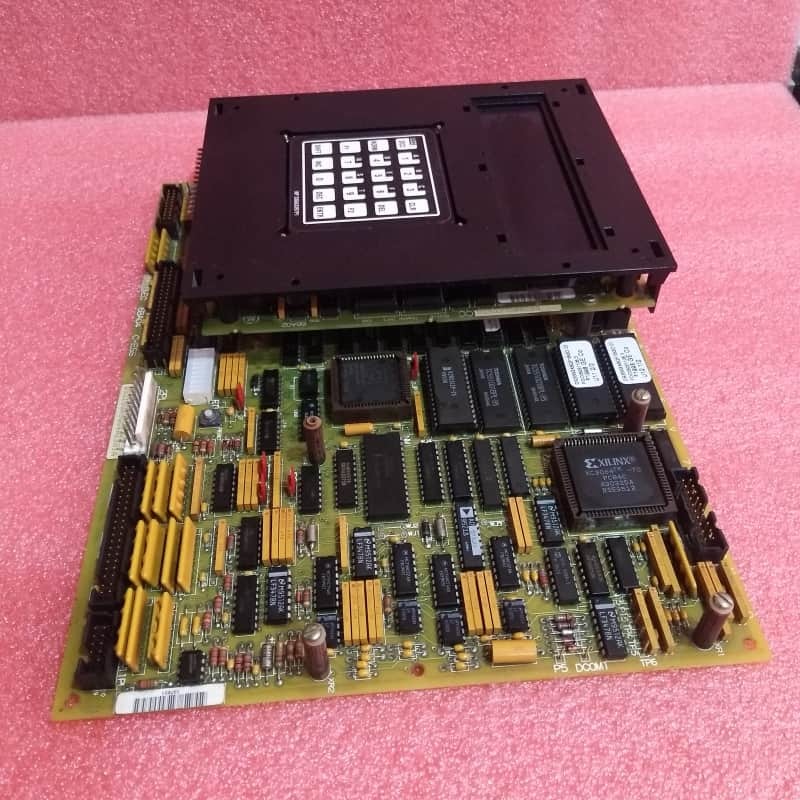

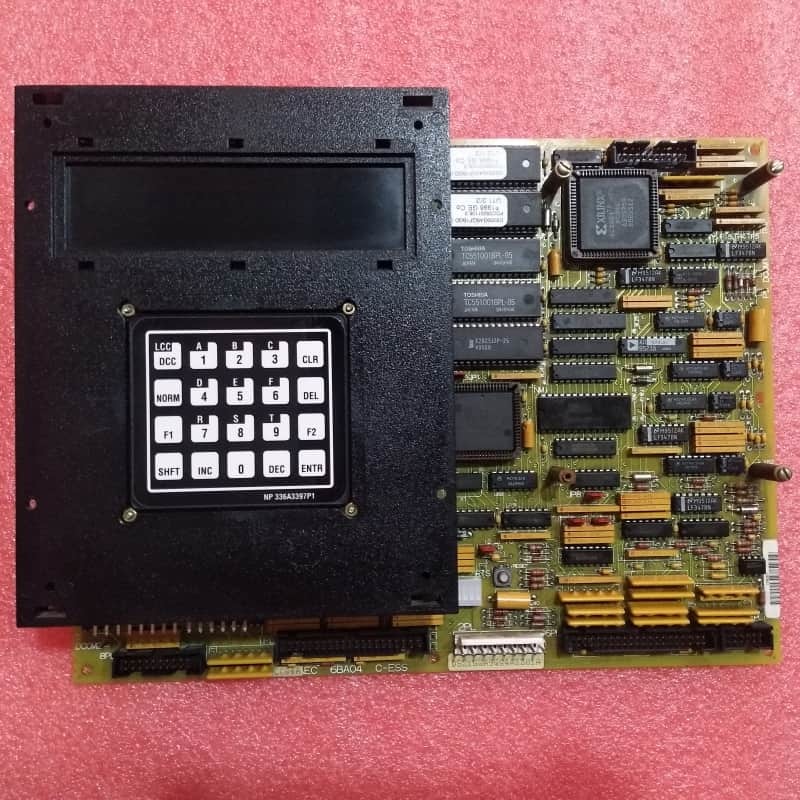

GE Mark V DS215GASQG4AZZ01A 터빈 제어 시스템 200mm x 100mm

GE DS215GASQG4AZZ01A 터빈 제어 시스템 Mark V 시리즈

제품 설명:

GE Mark V DS215GASQG4AZZ01A는 GE의 Mark V 터빈 제어 시스템에 맞게 조정된 기본 모듈에는 세 개의 특수 마이크로프로세서가 있습니다:(주 구동 제어 모듈) 및 DS200SLCCG3ACC(LAN 통신 보조 카드)의 핵심 기능을 결합한 통합 드라이브 제어 카드입니다. 하나의 통합 장치로서 드라이브 제어, 신호 처리 및 LAN 통신 기능을 중앙 집중화하여 Mark V의 레거시 Speedtronic 제어 기술을 활용하면서 가스, 증기 또는 풍력 터빈 드라이브의 원활한 작동을 보장합니다.

DS200SDCCG4AEC 기본 모듈에는 세 개의 특수 마이크로프로세서가 있습니다:드라이브 제어 프로세서(DCP): 디코딩, 직접 메모리 액세스(DMA) 및 시스템 수준 입출력(I/O)을 관리합니다.

모터 제어 프로세서(MCP): 위상 제어와 같은 DC/AC 모터 제어 기능을 처리합니다.
Co-Motor 프로세서(CMP): MCP의 용량을 초과하는 수학 집약적 작업을 처리합니다.

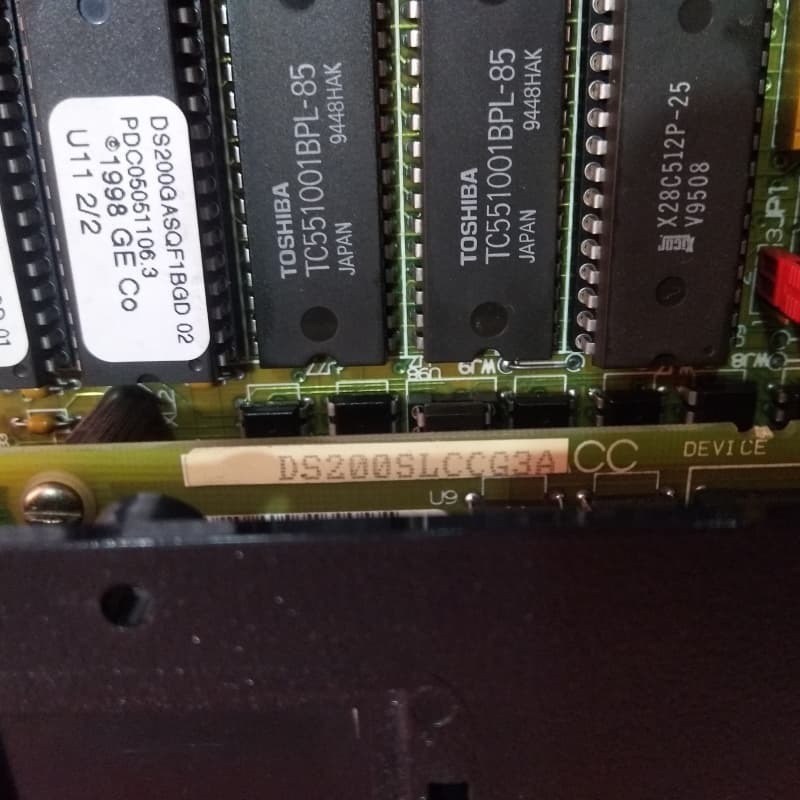

또한 다중 프로세서 동시 액세스를 위한 공유 RAM, 실시간 기능 모니터링 및 오류 감지를 위한 10개의 전면 패널 LED(오류 심각도에 따라 이진화된 십진법/BCD 또는 이진법으로 오류 코드 표시) 및 시스템 최적화를 위한 구성 가능한 하드웨어(Berg 유형 JP 점퍼 및 WJ 와이어 점퍼, 대부분 공장 설정)를 포함합니다. DS200SLCCG3ACC 보조 카드는 LAN 통신 기능을 추가하여 장치가 로컬 영역 네트워크와 통합하고 다른 시스템 구성 요소와의 연결 및 데이터 교환을 확장할 수 있도록 합니다.

주요 특징:

통합 듀얼 모듈 설계:
DS200SDCCG4AEC(드라이브 제어 코어) 및 DS200SLCCG3ACC(LAN 통신)를 결합하여 별도의 모듈 설치의 필요성을 없애고 시스템 배선을 단순화합니다.트리플 프로세서 효율성:

DCP, MCP 및 CMP는 시스템 I/O, 모터 제어 및 복잡한 계산을 각각 처리하여 드라이브 제어의 정확성과 응답성을 보장하고 터빈의 높은 동적 작동 요구 사항을 충족하기 위해 협력합니다.LAN 연결성: DS200SLCCG3ACC는 드라이브 제어 카드와 다른 네트워크 장치 간의 데이터 전송을 지원하여 중앙 집중식 모니터링 및 제어를 가능하게 합니다.

직관적인 오류 진단: 10개의 LED는 시스템 상태에 대한 명확한 시각적 피드백을 제공합니다. 오류 코드(BCD 또는 이진법)를 통해 문제점을 신속하게 식별하여 문제 해결 시간을 단축합니다.

구성 가능 및 확장 가능: 공장 설정 JP/WJ 점퍼는 즉시 사용 가능한 호환성을 보장하며, DS200SDCCG4AEC의 스탠드오프는 향후 기능 확장을 위해 추가 옵션 카드(예: 신호 프로세서)를 지원합니다.

안전한 설치 및 교체: 유지 보수 중에는 전원 연결을 해제해야 합니다. 결함이 있는 장치의 EPROM 모듈은 교체 보드에서 재사용할 수 있으며, 나일론 와셔는 나사 손상을 방지하여 안전하고 오래 지속되는 조립을 보장합니다.
