GE DS215GASCG4AZZ01A 전원 공급판 200mm x 330mm

GE DS215GASCG4AZZ01A(DS200SDCCG4AFD+DS200SLCCG3ACC) 전원 공급 보드

제품 설명:

GE DS200SDCCG4AFD는 GE의 Mark V 터빈 제어 시스템용으로 설계된 드라이브 컨트롤러 보드로, 터빈 드라이브 작동을 관리하는 핵심 구성 요소 역할을 합니다. 설치 및 유지보수 시 안전이 최우선이며, 감전 또는 화상 위험을 방지하기 위해 설치 지침을 엄격히 준수해야 합니다. 또한 사용자는 인명 보호 및 시스템 수명 연장을 위해 이러한 프로토콜을 사전에 완전히 이해해야 합니다.

Mark V 시리즈 제품이므로 광범위한 온라인 교육 자료가 부족하므로 제품 번호가 하드웨어 세부 정보의 주요 소스가 됩니다. “DS200” 접두사는 정상적인 Mark V 조립을 확인하며, 다른 명명 청크는 표준 PCB 코팅, 세 번의 개정, Mark V Group 4에 속함을 나타냅니다.

기능적으로는 온보드 커넥터를 통해 다른 Mark V 보드와 인터페이스하지만 공장 설치된 EPROM 칩은 포함하지 않습니다(EPROM이 필요한 사용자는 유사한 이름의 DS215 보드를 선택해야 함). 하드웨어에는 점퍼 스위치, TP 테스트 포인트, 저항 네트워크 어레이 및 집적 회로가 포함되어 있으며, 전압 억제는 Mark V 표준 구성 요소(저항, 커패시터, 다이오드, 특수 IC)에 의존합니다. 오류 처리를 위해 RESET 버튼과 4개의 리셋 트리거가 있습니다: 수동 버튼 누름, STBA/NTB/3TB 고객 인터페이스에서 +5 ~ +24 V DC 입력, 소프트웨어 프로그래밍된 리셋, 자동 워치독 시스템 활성화.

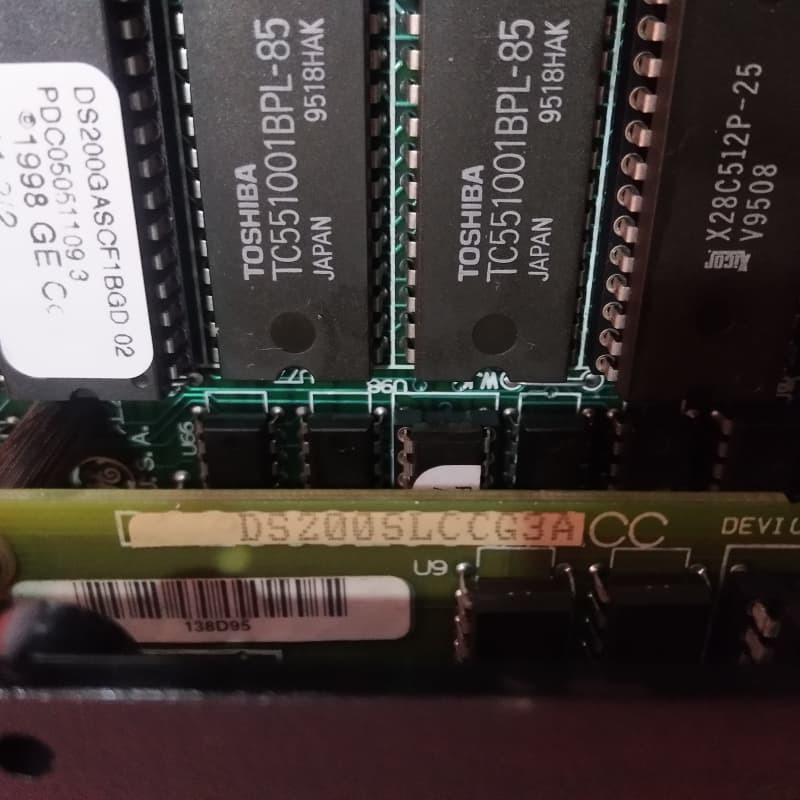

DS200SLCCG3ACC는 General Electric(GE)에서 Mark V 시리즈용으로 특별히 개발한 LAN(Local Area Network) 통신 보드입니다. GE의 구형 터빈 제어 시스템 라인으로, 초기 출시 후 몇 년 만에 제조가 중단되어 현재는 단종되었습니다. 단종되었음에도 불구하고 Mark V 시리즈는 GE 브랜드의 특허받은 Speedtronic 제어 기술을 통합한 마지막 GE Mark 제품 라인 중 하나로 남아 있으며, 이는 오랫동안 신뢰할 수 있는 터빈 자동화의 초석이었습니다. 이 보드는 광범위한 GE 드라이브 및 여기기에 걸쳐 개조하도록 설계되었으며, 풍력, 증기 및 가스 터빈 제어 시스템(Mark V 시리즈의 기능에 핵심적인 응용 분야)을 위한 네트워크 통신을 활성화하는 데 중요한 역할을 합니다.핵심 하드웨어 및 기능적 특성은 호스트 드라이브와의 LAN 통합을 간소화하도록 맞춤화되었습니다. 드라이브 통신을 위해 절연 및 비절연 회로를 모두 제공하여 다양한 시스템 설정에서 신호 무결성을 보장합니다. 핵심에는 모든 수신 및 발신 LAN 신호를 처리하는 통합 LAN 제어 프로세서(LCP)가 있습니다. LCP의 프로그램 메모리는 두 개의 탈착식 EPROM 카트리지에 저장되어 있어 소프트웨어 업데이트 또는 교체가 용이합니다. 네트워크와 드라이브 간의 데이터 교환을 용이하게 하기 위해 보드는 이중 포트 RAM을 사용하여 LCP와 호스트 드라이브의 드라이브 제어 프로세서(DCP) 간의 원활한 인터페이싱을 가능하게 합니다.

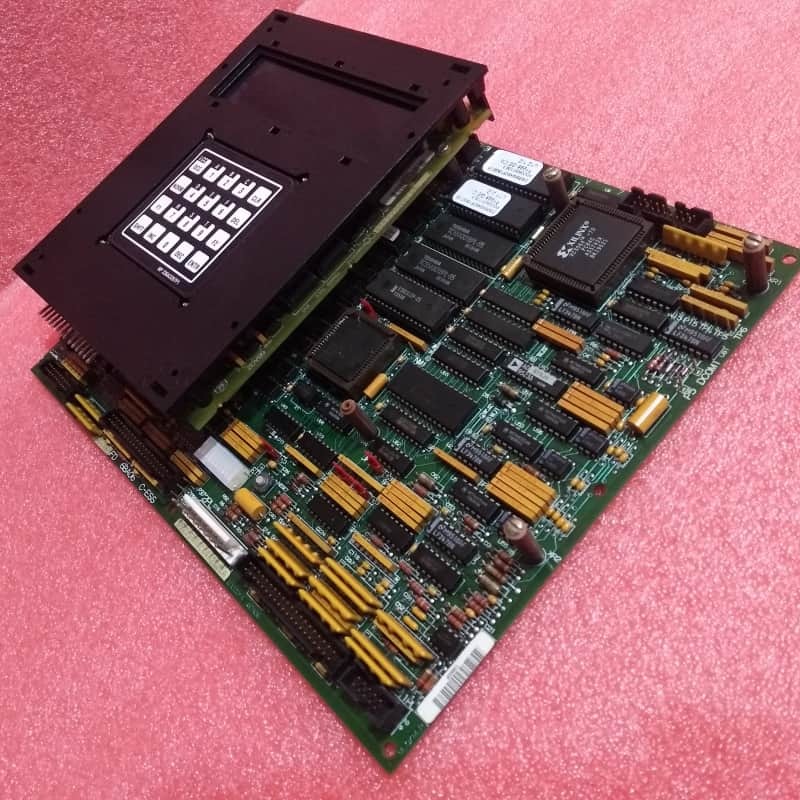

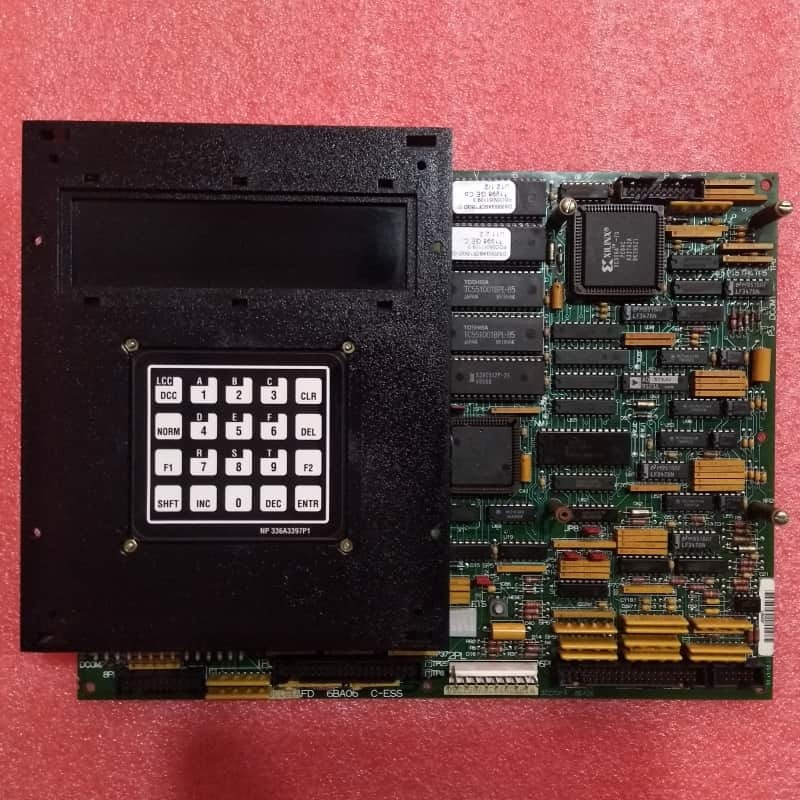

사용자 친화적인 시스템 관리를 위해 DS200SLCCG3ACC는 부착 가능한 영숫자 프로그래머 키패드를 지원하여 시스템 진단, 구성 설정 및 실시간 상태 확인에 액세스할 수 있도록 하여 기술자의 유지보수 및 문제 해결을 단순화합니다. 전압 보호는 정류기, 커패시터 및 다이오드를 포함한 일련의 Mark V 표준 구성 요소를 통해 보장되며, 기능 우선순위 기반 PCB 코팅은 중요한 하드웨어를 환경 스트레스로부터 보호하여 추가적인 내구성을 제공합니다.
