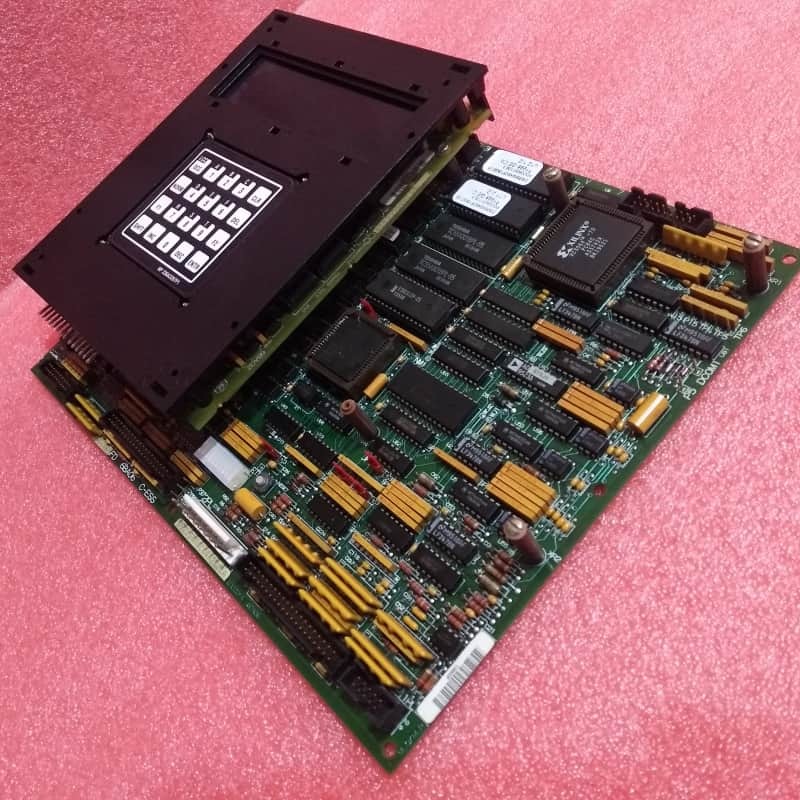

GE 마크 V DS215GASCG4AZZ01A 드라이브 제어 카드 330mm x 200mm

GE Mark V DS215GASCG4AZZ01A (DS200SDCCG4AEC+DS200SLCCG3ACC) 드라이브 제어 카드

제품 설명 :

GE 마크 vDS215GASCG4AZZ01AGE의 Mark V 터빈 제어 시스템을 위해 설계된 올인원 드라이브 제어 카드이지만 브랜드의 특허받은 Speedtronic Control 기술을 통합하기 위해 최종 GE Mark 시리즈 중 하나로 중요합니다. 가스, 증기 및 풍력 터빈 드라이브의 원활한 작동을 보장하도록 설계된 두 개의 핵심 모듈을 응집력있는 장치로 결합합니다.DS200SDCCG4AEC(메인 드라이브 제어 모듈) 및DS200SLCCG3ACC(LAN Communications Auxiliary Card), 시스템 설계를 단순화하고 배선 복잡성을 줄이기위한 드라이브 제어, 신호 처리 및 네트워크 연결.

코어 모듈 1 : DS200SDCCG4AEC (메인 드라이브 제어 모듈)

제어 코어로서,이 모듈은 특수 처리 및 모니터링 기능으로 터빈 드라이브 기능을 뒷받침합니다.

트리플 프로세서 아키텍처 :3 개의 전용 마이크로 프로세서가 성능을 최적화하기 위해 작동합니다.

드라이브 제어 프로세서 (DCP) : 디코딩, 직접 메모리 액세스 (DMA) 및 입력/출력 작업과 같은 시스템 레벨 작업을 관리하여 구성 요소 간의 원활한 데이터 흐름을 보장합니다.

모터 제어 프로세서 (MCP) : DC/AC 모터 특이 적 기능을 처리하여 터빈 드라이브 이동을 정밀하게 조절합니다.

CMP (Co-Motor Processor) : MCP 용량을 넘어 수학 집약적 계산을 취하여 터빈의 높은 동성 운영 요구를 지원합니다.

공유 램 :3 개의 프로세서 모두에서 동시에 액세스 할 수 있으며 데이터 대기 시간을 최소화하고 실시간 대응 성을 향상시킵니다.

직관적 인 진단 :10 전면 패널 LED는 시각적 상태 피드백을 제공하여 BCD (Binary Coded Decimal) 또는 이진 형식에 결함 코드를 표시합니다. 기술자가 문제를 신속하게 식별하고 해결하도록 기술자.

구성 가능한 하드웨어 :Berg 형 JP 점퍼와 WJ 와이어 점퍼를 포함하여 모듈을 특정 시스템 요구 사항에 맞게 조정합니다. 스탠드 오프는 또한 향후 기능 확장을위한 추가 옵션 카드를 지원합니다.

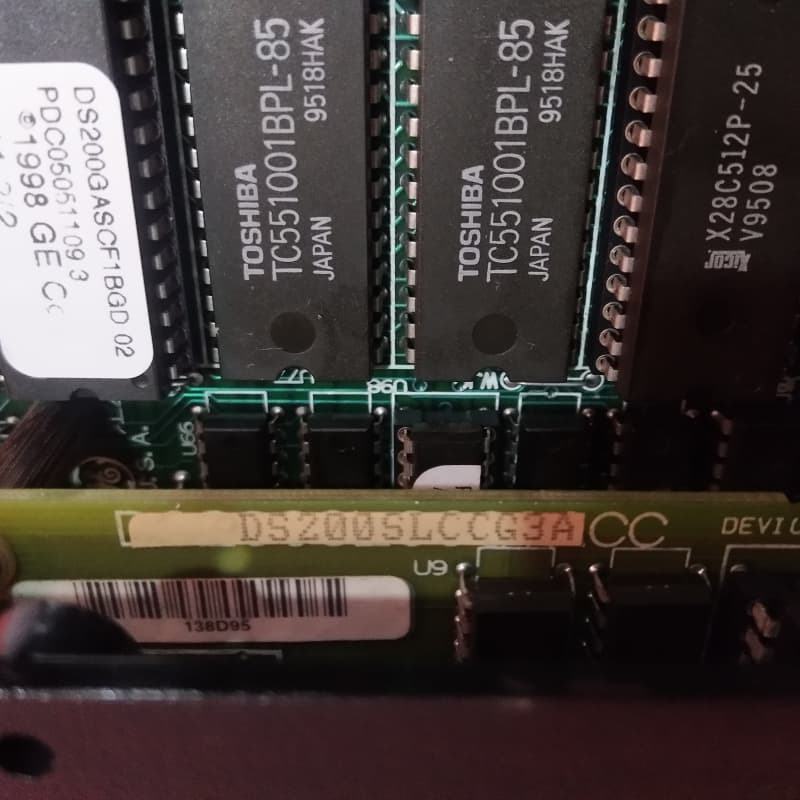

핵심 모듈 2 : DS200SLCCG3ACC (LAN Communications Auxiliary Card)

이 보조 카드는 중요한 네트워크 연결을 추가하여 DS215GASCG4AZZ01A가 LANS (Late Area Networks)와 통합하고 다른 시스템 구성 요소와 데이터를 교환 할 수 있도록합니다. 원래 DS200SLCCG3 상위 보드의 개정 된 변형에는 세 가지 주요 업데이트가 포함되어 있습니다. 주요 기능은 다음과 같습니다.

이중 회로 통신 :Drive LAN 신호를위한 분리 된 회로 및 비 침식 회로를 모두 제공하여 다양한 시스템 설정에 대한 신호 무결성을 보장합니다.

LAN 제어 프로세서 (LCP) :통신 허브 역할을하며 모든 들어오는 LAN 신호를 처리합니다. 이 프로그램 메모리는 2 개의 탈착식 EPROM 카트리지에 저장되므로 쉬운 소프트웨어 업데이트 또는 교체가 가능합니다.

원활한 데이터 교환 :이중 포트 RAM을 사용하여 LCP를 DS200SDCCG4AEC의 DCP와 연결하여 LAN과 드라이브 제어 코어간에 원활한 데이터 전송이 가능합니다.

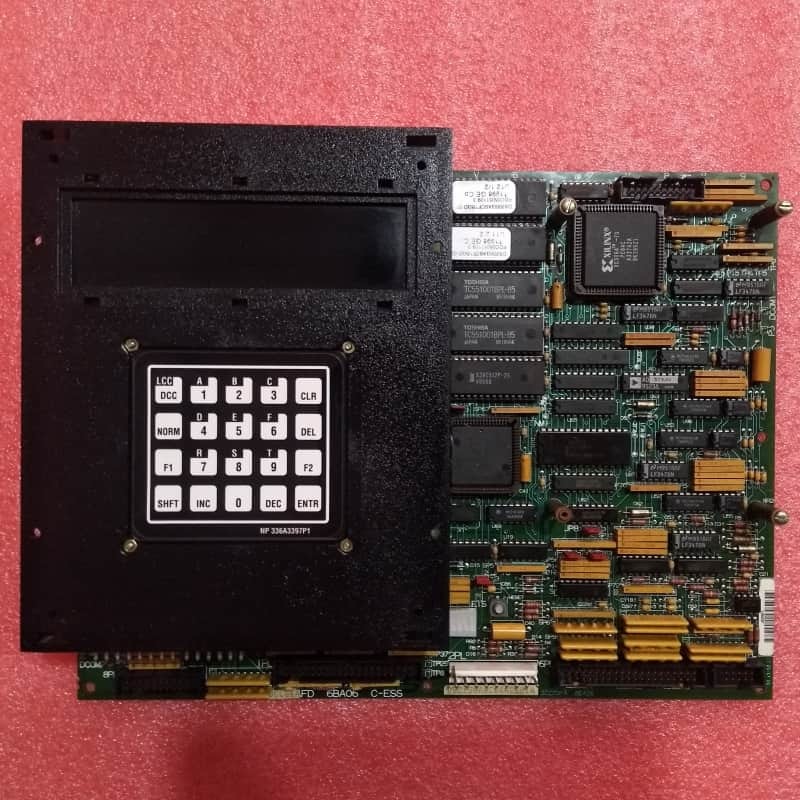

사용자 친화적 인 관리 :부착 식 영숫자 프로그래머 키패드를 지원하여 시스템 진단, 구성 설정 및 실시간 상태 검사에 대한 액세스 권한을 부여하여 유지 보수를 단순화합니다.

내구성 및 보호 :전압 보호를 위해 Mark V-Standard 구성 요소를 활용하고 환경 응력으로부터 중요한 하드웨어를 보호하는 기능 우선 순위 기반 PCB 코팅을 활용합니다.

제품 번호 통찰력 :부품 번호는 주요 세부 사항을 인코딩합니다.“DS200”은 일반 Mark V 어셈블리 및 국내 제조를 확인합니다. "SLCC"는 LAN 커뮤니케이션 기능을 나타냅니다. "G3"은 Mark V Group 3에 배치합니다. "ACC"는 세 가지 개정을 나타냅니다.

통합 된 DS215GASCG4AZZ01A의 주요 기능

올인원 통합 :드라이브 제어 및 LAN 통신을 단일 장치로 결합하여 별도의 모듈 설치를 제거하고 배선 복잡성을 줄입니다.

Speedtronic Legacy :Mark V의 Speedtronic 기술을 활용하여 터빈 드라이브에 대한 신뢰할 수 있고 업계가 제공하는 성능을 보장합니다.

트리플 프로세서 효율 :DCP/MCP/CMP 협업은 정확하고 반응 형 드라이브 제어를 제공하여 가스, 증기 및 풍력 터빈의 높은 요구를 충족시킵니다.

원활한 LAN 연결 :DS200SLCCG3ACC는 LAN을 통해 중앙 집중식 모니터링 및 제어를 가능하게하여 네트워크 장치와의 데이터 교환을 지원합니다.

단순화 된 유지 보수 :직관적 인 LED 진단, 탈착식 EPROM 및 프로그래머 키패드는 문제 해결 및 수리 시간을 줄입니다.
