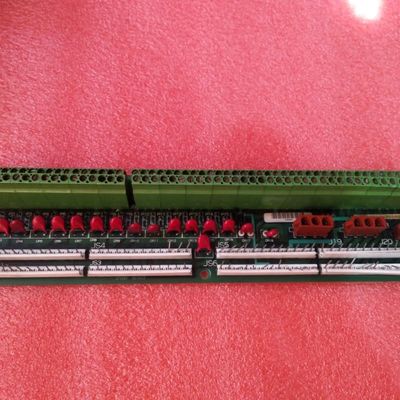

GE DS200DTBDG1ABB 터미널 보드 330mm x 200mm 마크 V 터빈 제어

GE DS200DTBDG1ABB 터미널 보드 마크 V GE 터빈 제어

제품 세부 사항:

GEDS200DTBDG1ABBGE의 Mark V 터빈 제어 시스템에 설계된 접촉 출력 확장 종료 모듈입니다. 풍력, 가스 및 증기 터빈 자동 드라이브를 관리하는 데 사용됩니다.그리고 GE의 최종 제품 시리즈의 일부입니다. 특허를 받은 스피드트론 기술을 활용한 것입니다.제품 번호에 특별한 모듈 어셈블리 태그가 없음에도 불구하고, 그것은 Mark V 시스템에서 접촉 출력을위한 중요한 종료 허브로 기능합니다.

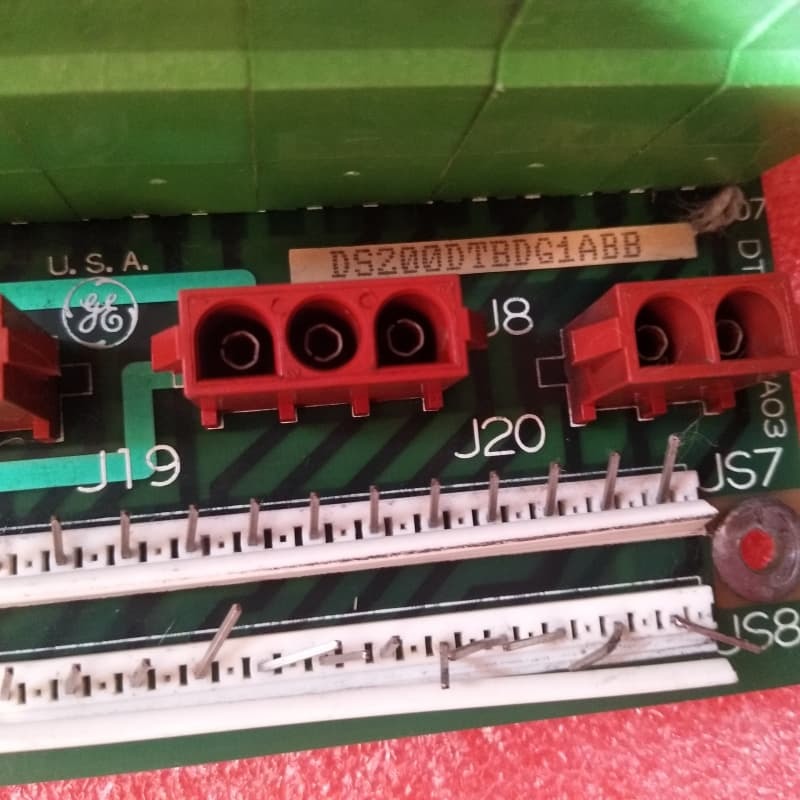

물리적으로 11.25 인치 (길이) × 3 인치 (높이) 를 측정하며 두꺼운 표준 PCB 보호 코팅을 갖추고 있으며 마크 V 표준 전압 제한 구성 요소를 포함합니다.그것은 특정 드라이브 내부 위치에 나사를 통해 고정되고 전용 커넥터를 통해 주요 마크 V 보드에 연결됩니다: JS1-JS8 TCRA 릴레이 신호, J8 TCPD 전자기 전력, 및 J19/J20 대리산 연쇄 접촉 출력 전력. 설치는 하드웨어를 드라이브에 떨어뜨리는 것을 피하기 위해 신중한 나사 제거가 필요합니다,단장이나 부품 손상을 입을 위험이 있고, 케이블을 쉽게 다시 설치할 수 있도록 표시하고, 공기 통로를 막지 않도록 케이블을 라우팅합니다.

주요 특징:

마크 V 스피드트로닉 레거시 호환성:마크 V 시스템의 터빈 제어에 맞게 설계되었으며, GE의 특허를 받은 스피드트론 기술 통합 및 기존 풍력 / 가스 / 증기 터빈 설정을 지원합니다.

보호 및 컴팩트 디자인:두꺼운 PCB 코팅은 구성 요소를 보호하고, 11.25×3의 차이는 지정된 드라이브 위치에 정확하게 적합하며 안전하고 공간 효율적인 설치를 보장합니다.

전용 보드 인터페이스:커넥터는 TCRA 및 TCPD 보드에 무선 신호 / 전력 연결을 가능하게하며, 접촉 출력 종료 무결성을 유지합니다.

안전에 초점을 맞춘 설치:운전 단축 / 손상을 방지하기 위해 조심스러운 나사 처리 및 차단 된 환기를 피하기 위해 케이블 라벨 / 라우팅을 요구하며 유지 보수 중에 운영 위험을 최소화합니다.

전압 조절:전압을 제한하고 민감한 회로를 보호하고 터빈 제어 환경에서 안정적인 성능을 보장하기 위해 마크 V 표준 직렬기, 다이오드 및 콘덴시터를 포함합니다.
