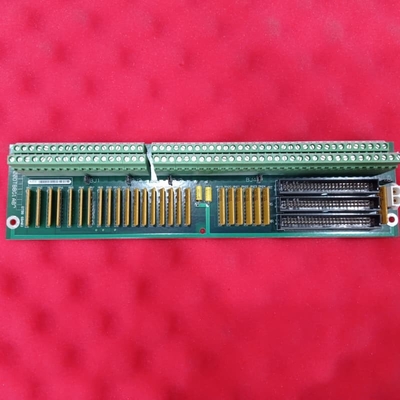

GE DS200DTBBG1ABB 터미널 보드 330mm x 200mm 마크 V 터빈 제어

GE DS200DTBBG1ABB 터미널 디지털 커넥터 보드 Mark V GE 터빈 제어

제품 세부 정보:

GEDS200DTBBG1ABB는 GE의 Mark V 터빈 제어 시스템용으로 개발된 접점 입력 확장 터미네이션 모듈로, 풍력, 증기 및 가스 터빈 자동 구동 장치를 관리하는 데 사용되며, GE의 특허받은 Speedtronic 기술을 활용하는 GE의 최종 제품 시리즈의 일부입니다. 이는 원래 DS200DTBBG1 모듈의 개정 버전으로, 세 가지 주요 제품 업데이트를 통합했습니다.

물리적으로 높이 3인치, 길이 11.5인치이며, 드라이브의 보드 랙에 장착하기 위한 네 개의 모서리 구멍이 있습니다. 주요 하드웨어에는 두 개의 터미널 블록, 세 개의 50핀 커넥터, 세 개의 40핀 커넥터, 베이요넷 커넥터, 다섯 개의 점퍼 및 전압 제한을 위한 Mark V 표준 구성 요소가 포함됩니다. 제품 번호는 DTBB 기능, 일반 PCB 코팅, 그룹 1 분류 및 A/B/B 개정을 갖춘 국내에서 제조된 Mark V 보드임을 나타냅니다. 설치에 중요한 것은 적절한 케이블 라우팅을 보장하기 위해 교체된 보드와 동일한 위치에 배치하는 것입니다. 잘못된 라우팅은 전기적 간섭 및 드라이브 냉각 감소의 위험이 있으며, 이는 신호를 왜곡하거나 구성 요소를 과열시킬 수 있습니다.

주요 특징:
Mark V & Speedtronic 통합: Mark V 터빈 제어 시스템에 맞게 조정되어 풍력/증기/가스 터빈 드라이브를 지원하고 GE의 레거시 Speedtronic 기술을 활용하여 성숙한 터빈 제어 아키텍처와의 호환성을 보장합니다.

확장된 접점 입력 터미네이션: 두 개의 터미널 블록은 신호 와이어의 중앙 집중식 관리를 가능하게 하여 터빈 제어 루프의 접점 입력에 대한 확장 허브 역할을 합니다.

전용 연결: 40핀, 50핀 및 베이요넷 커넥터와 전압 제한 구성 요소를 포함하여 Mark V 시스템 하드웨어와 인터페이스하고 신호/전력 흐름을 조절합니다.

개정판으로 향상된 성능: 원래 DS200DTBBG1을 기반으로 세 가지 개정을 통해 터빈 제어 요구 사항에 대한 신뢰성 또는 호환성을 개선했습니다.

설치에 중요한 설계: 간섭 및 냉각 문제를 방지하기 위해 교체된 보드와 위치를 일치시키고 엄격한 케이블 라우팅이 필요합니다. 이는 신호 정확도 및 드라이브 수명에 중요합니다.
