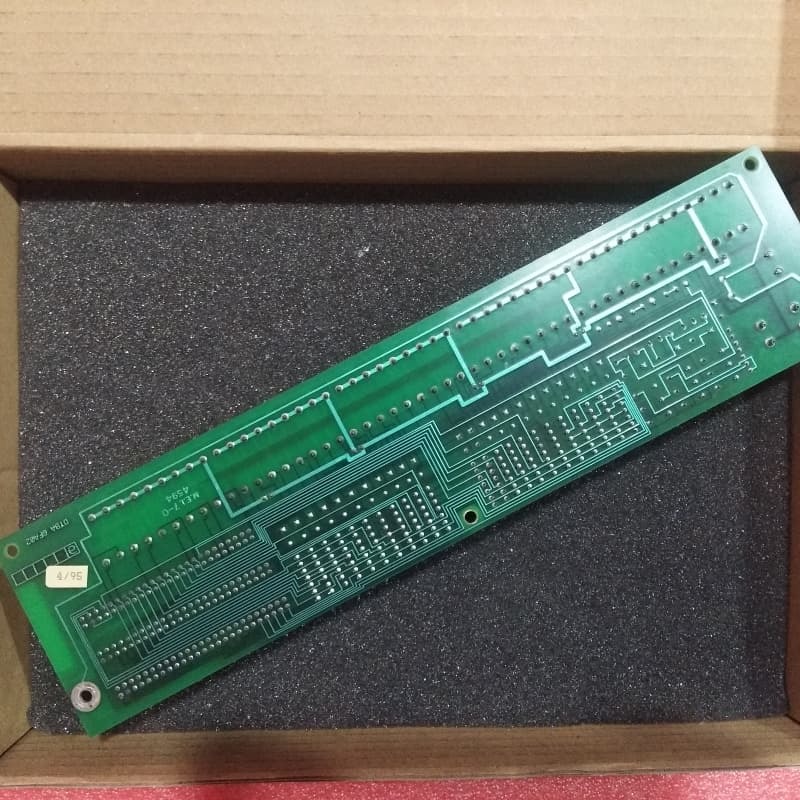

GE DS200DTBAG1AAA 디지털 터미널 보드 200mm x 100mm

GE DS200DTBAG1AAA 디지털 터미널 보드

제품 설명

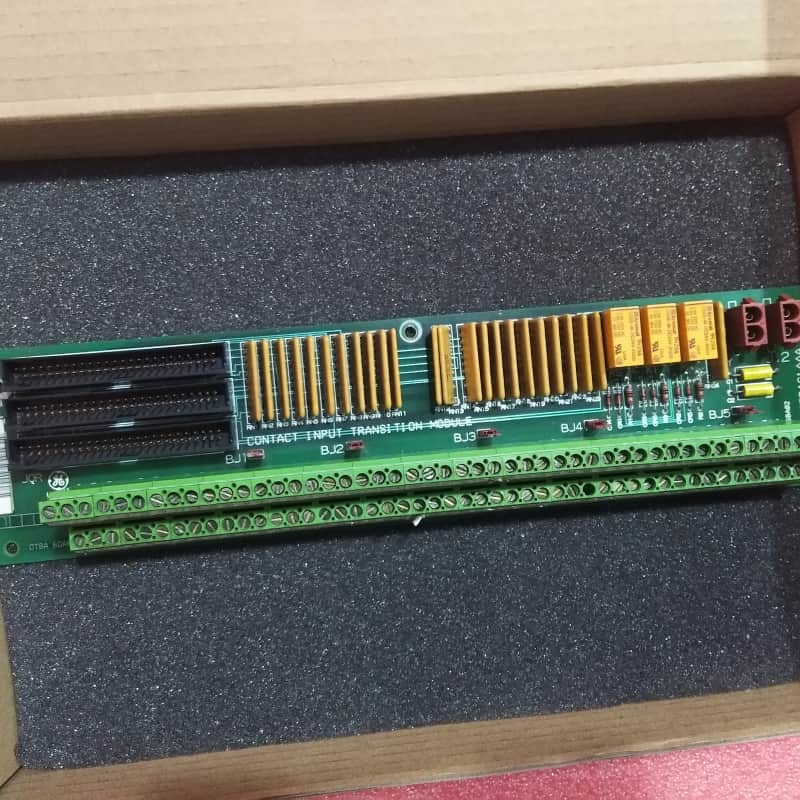

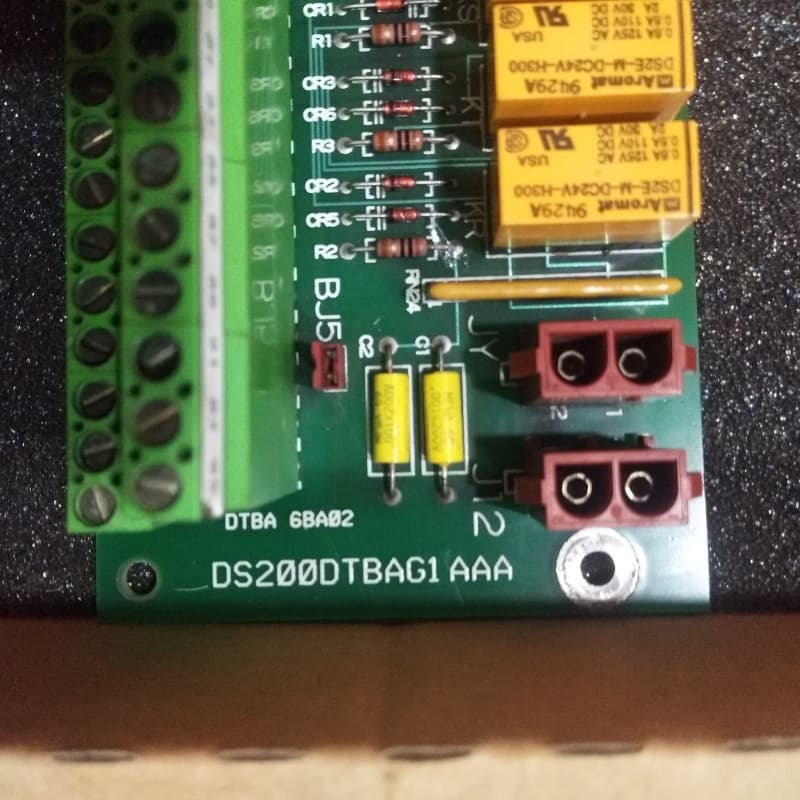

GEDS200DTBAG1AAA디지털 콘택트 터미널 보드 (Digital Contact Terminal Board, DTBA) 는 GE의 Mark V LM 시리즈의 일부로 가스 터빈 제어 관리 시스템에 설계되었습니다. 콘택트 입력 종료 모듈로 분류됩니다.위치 Q11에 설치됩니다, Q21 및 Q51 디지털 코어 내에서, 접촉 입력과 TCDA 사이의 중요한 인터페이스로 기능합니다.

그 핵심 기능은 디지털 코어의 첫 46 개의 콘택트 입력을 TCDA 보드에 로트하는 것이며, 오류 안전 기능을 위해 TCDA IO 설정을 통해 구성할 수 있는 입력 감각 역전입니다.그것은 JY 커넥터를 통해 125 VDC 전력을 끌어당기고 TB2 단말판을 통해 접촉 입력을위한 두 가지 흥분 전압 옵션을 지원합니다.. 마크 V LM 컨트롤러는 입력에 대한 피지 단속, 전류 제한 된 질문 전압을 공급하기 위해 전력을 사용합니다. 보드에 있는 점퍼는 질문 전압을 절단하여 필드 토대를 격리합니다.8개의 콘택트 세트에 묶여 있습니다.또한 TCDA는 1ms 내의 접촉 입력 상태 변화를 시간표로 표시하고 회로 고장에 대한 경고를 위해 지속적인 진단 기능을 실행할 수 있습니다.

주요 특징
마크 V LM 가스 터빈 통합:마크 V LM 가스 터빈 제어 시스템에 특별히 설계되어 디지털 코어와 TCDA 보드와 원활한 호환성을 보장합니다.

설정 가능한 안전 입력:접촉 입력은 TCDA IO 구성을 통해 역전화되어 오류 안전 작동을 가능하게 할 수 있으며, 중요한 터빈 안전 요구 사항에 적응합니다.

이중 흥분 전압 지원:공장 설정으로 125 VDC 또는 24 VDC 자극을 접촉 입력으로 사용하여 다양한 시스템 전력 요구에 부합합니다.

지상 격리 및 안전:필드 지대는 조문 전압을 줄이는 점퍼를 사용하여 격리됩니다. 안전성으로 점퍼 조정은 터빈 종료로 제한됩니다.

정확한 모니터링 & 진단:TCDA가 1ms 이내에 입력 상태 변화를 시간표로 표시하고 지속적인 진단 검사를 실행하여 다운타임을 최소화하기 위해 회로 장애에 대한 알림을 유발합니다.

광적 격리:모든 접촉 입구는 TCDA 보드에 의해 광적으로 격리되어 전기 간섭을 방지하고 민감한 제어 회로를 보호합니다.

기술 매개 변수:
