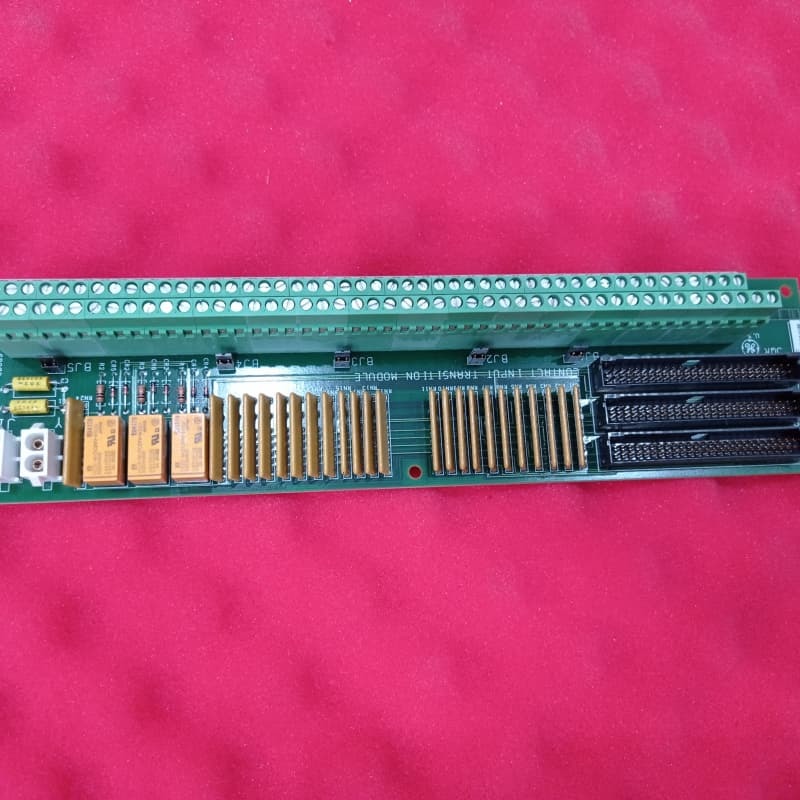

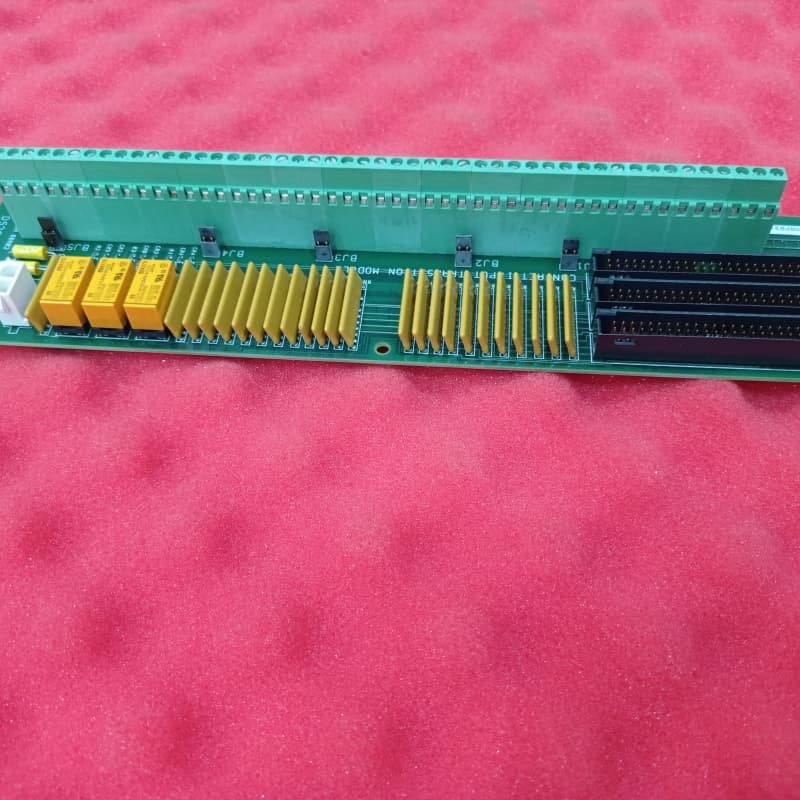

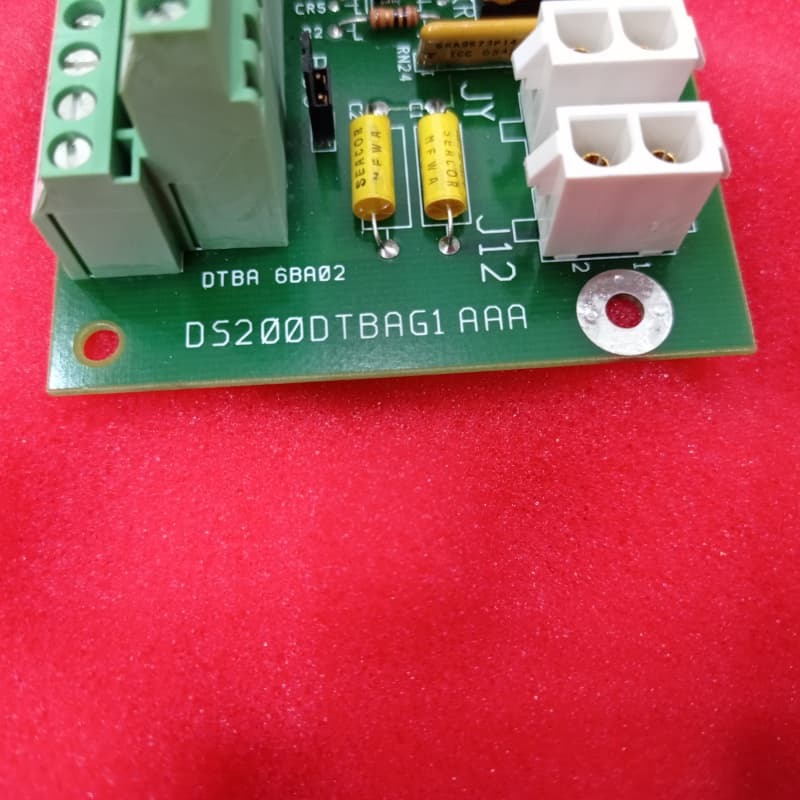

GE DS200DTBAG1A 디지털 터미널 보드 200mm x 100mm

GE DS200DTBAG1A 디지털 접점 터미널 보드

제품 설명

GE DS200DTBAG1A는 GE의 Mark V LM 시리즈의 일부인 디지털 접점 터미널 보드(DTBA)로, 가스 터빈 제어 관리 시스템을 위해 설계되었습니다. 접점 입력 종단 모듈로 분류되며, 디지털 코어 내 Q11, Q21, Q51 위치에 설치되어 접점 입력과 TCDA 간의 중요한 인터페이스 역할을 합니다.

주요 기능은 디지털 코어의 처음 46개 접점 입력을 TCDA 보드로 라우팅하는 것이며, TCDA IO 설정을 통해 입력 감지 반전을 구성하여 안전 기능을 제공합니다. JY 커넥터를 통해 125 VDC 전원을 공급받고 TB2 터미널 보드를 통해 접점 입력에 대한 두 가지 여기 전압 옵션(공장에서 구현)을 지원합니다. Mark V LM 컨트롤러는 전원을 사용하여 입력에 대한 퓨즈 절연, 전류 제한 인터로게이션 전압을 제공합니다. 보드의 점퍼는 8개의 접점 세트로 그룹화되어 인터로게이션 전압을 차단하여 현장 접지를 격리하며, 조정을 위해서는 터빈을 정지해야 합니다. 또한 TCDA가 1ms 이내에 접점 입력 상태 변경에 대한 타임스탬프를 찍을 수 있도록 하고 회로 고장에 대한 경고를 위해 지속적인 진단을 실행합니다.

주요 특징
Mark V LM 가스 터빈 통합: Mark V LM 가스 터빈 제어 시스템을 위해 명시적으로 설계되어 디지털 코어 및 TCDA 보드와의 원활한 호환성을 보장합니다.

구성 가능한 안전 입력: TCDA IO 구성을 통해 접점 입력을 반전시켜 안전 작동을 가능하게 하여 중요한 터빈 안전 요구 사항에 적응합니다.

듀얼 여기 전압 지원: 다양한 시스템 전원 요구 사항에 맞춰 접점 입력에 대해 125 VDC 또는 24 VDC 여기를 사용하도록 공장에서 설정되었습니다.

접지 절연 및 안전: 현장 접지는 인터로게이션 전압을 차단하는 점퍼를 사용하여 격리됩니다. 점퍼 조정은 안전을 위해 터빈 정지로 제한됩니다.

정밀 모니터링 및 진단: TCDA가 1ms 이내에 입력 상태 변경에 대한 타임스탬프를 찍을 수 있도록 하고 회로 고장에 대한 경고를 트리거하여 가동 중지 시간을 최소화하기 위해 지속적인 진단 검사를 실행합니다.

광학 절연: 모든 접점 입력은 TCDA 보드에 의해 광학적으로 절연되어 전기적 간섭을 방지하고 민감한 제어 회로를 보호합니다.
