GE IS200TTURH1CCC 터미널 터빈 보드 330mm x 200mm

GE IS200TTURH1CCC는 GE의 Mark VIe 터빈 제어 시스템, 즉 풍력, 가스 및 증기 터빈 관리 및 제어를 위해 맞춤화된 생태계를 위해 특별히 설계된 터빈 터미널 보드입니다. 특허받은 Speedtronic 제어 기술을 통합하는 마지막 GE Mark 시리즈 중 하나인 Mark VIe 시리즈는 산업 자동화에서 가치를 지니고 있지만 GE는 더 이상 지원하지 않아 IS200TTURH1CCC와 같은 부품이 부족합니다. AX Control은 시장 수요를 충족하기 위해 이 보드를 리퍼비시 또는 신규 잉여 장치로 재고를 유지합니다.

기능적으로 IS200TTURH1CCC는 Primary Turbine Protection PCB(VTUR)와 인터페이스하고 PTUR 팩을 통해 Primary Trip Terminal 보드를 제어하여 Simplex 및 TMR 애플리케이션을 모두 지원합니다. 이는 터빈 제어에서 오류 허용에 중요합니다.

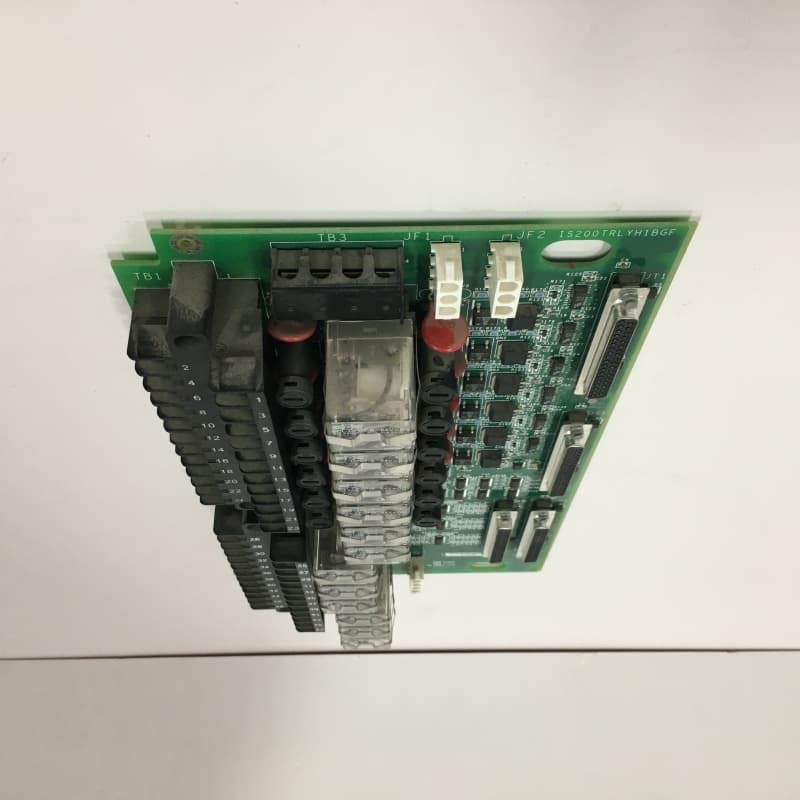

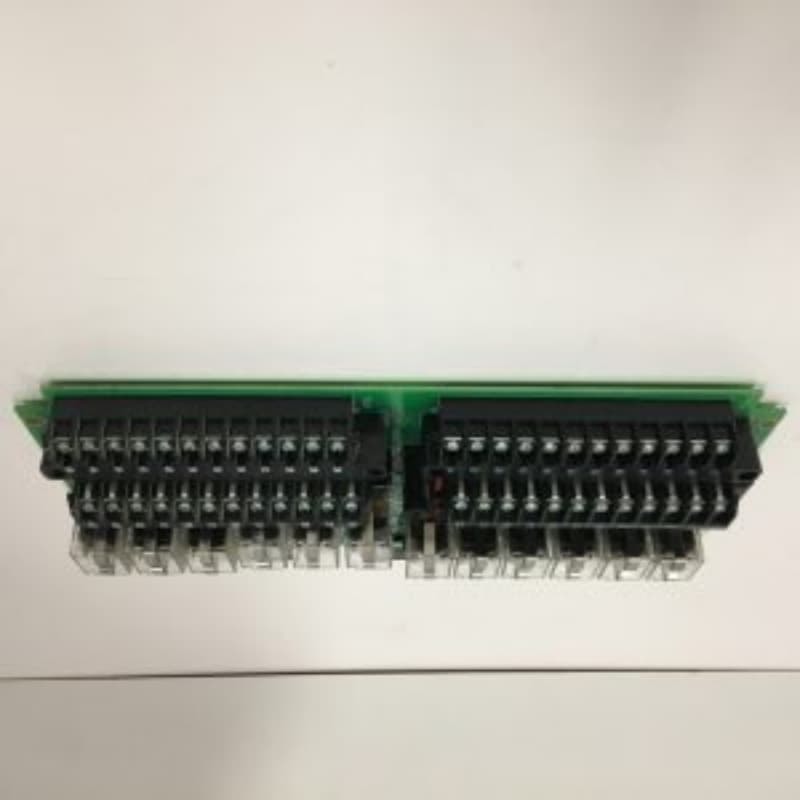

물리적으로 이 보드는 세 개의 암형 37핀 포트, TRPG 보드 연결을 위한 세 개의 수형 37핀 커넥터, 두 개의 터미널 스트립을 특징으로 합니다. 또한 두 개의 녹색 3핀 잭, 흰색 4핀 잭, 강화된 하단 터미널 구멍, 상단 장착 디봇 및 공장에서 드릴된 구멍이 포함되어 있습니다. 내부 구성 요소에는 두 개의 대형 변압기, 8개의 빨간색 원형 부품, 수많은 다이오드, 저항기 및 커패시터가 포함됩니다. 정전기 방지 처리는 손상을 방지하는 데 필요하며 자세한 지침은 GEI-100575에서 확인할 수 있습니다.

주요 특징
Mark VIe & Speedtronic 통합: Mark VIe 시리즈에 맞게 조정되어 풍력/가스/증기 터빈 제어 시스템과의 호환성을 보장하고 레거시 안정성을 활용합니다.

터빈 보호 기능: VTUR과 인터페이스하고 PTUR 팩을 통해 TRPG를 제어하여 중요한 터빈 작동에서 오류 허용을 향상시키기 위해 Simplex 및 TMR 설정을 지원합니다.

강력한 하드웨어 설계: TRPG 연결을 위한 37핀 포트/커넥터, 이중 터미널 스트립 및 전용 잭이 장착되어 있으며 내부 구성 요소는 산업 내구성을 위해 구성되었습니다.

컨포멀 코팅: 습기, 먼지 및 부식에 대한 저항성을 높이는 컨포멀 PCB 코팅을 특징으로 하며 가혹한 터빈 시설 환경에 필수적입니다.

정전기 방지 요구 사항: 정전기 충격으로부터 민감한 회로를 보호하기 위해 정전기 방지 처리를 의무화하여 설치 및 유지 관리 중에 보드 기능을 유지합니다.
