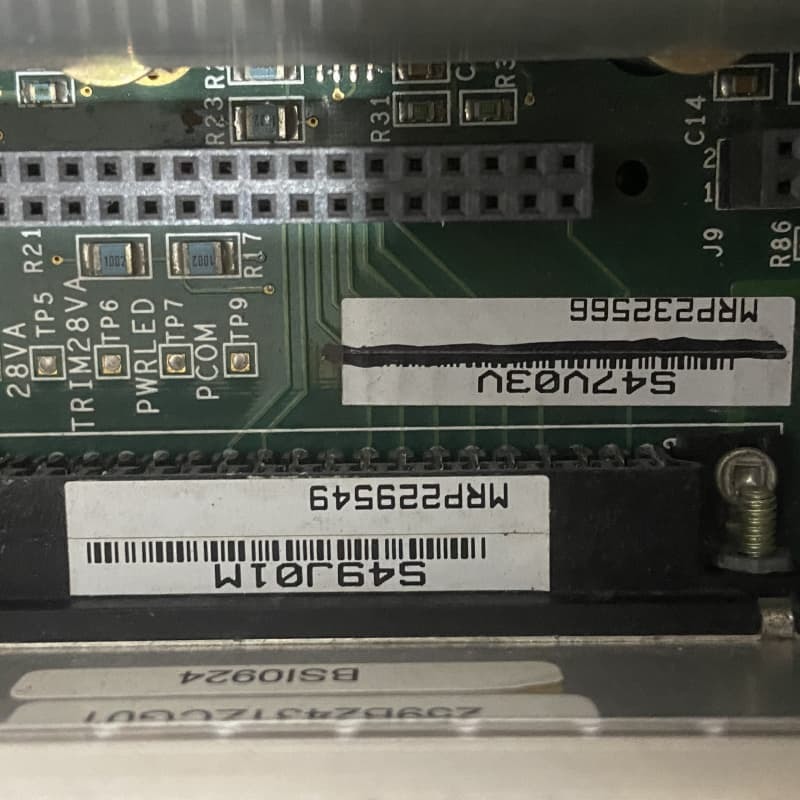

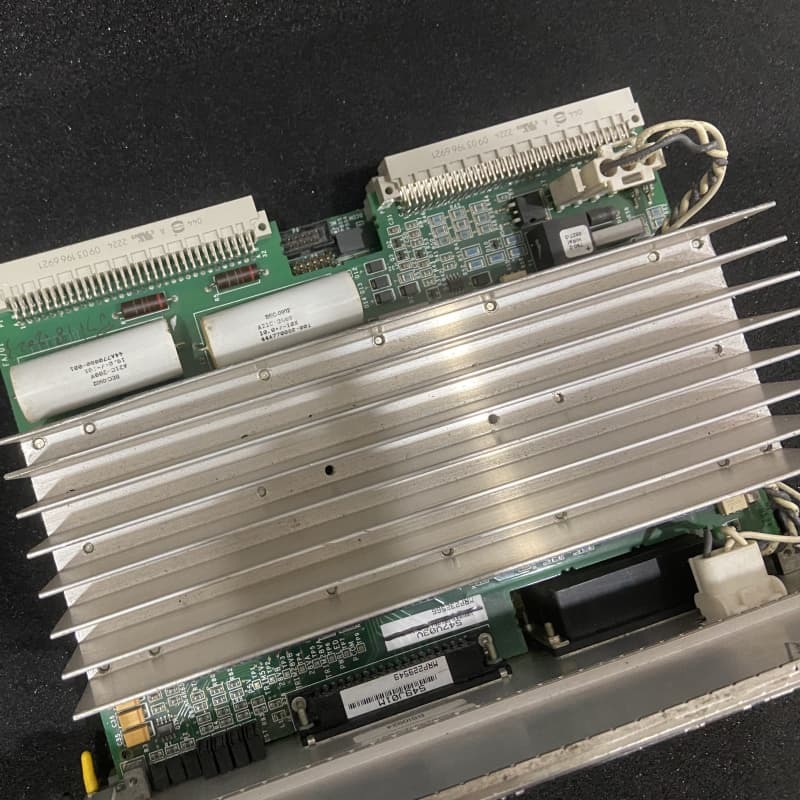

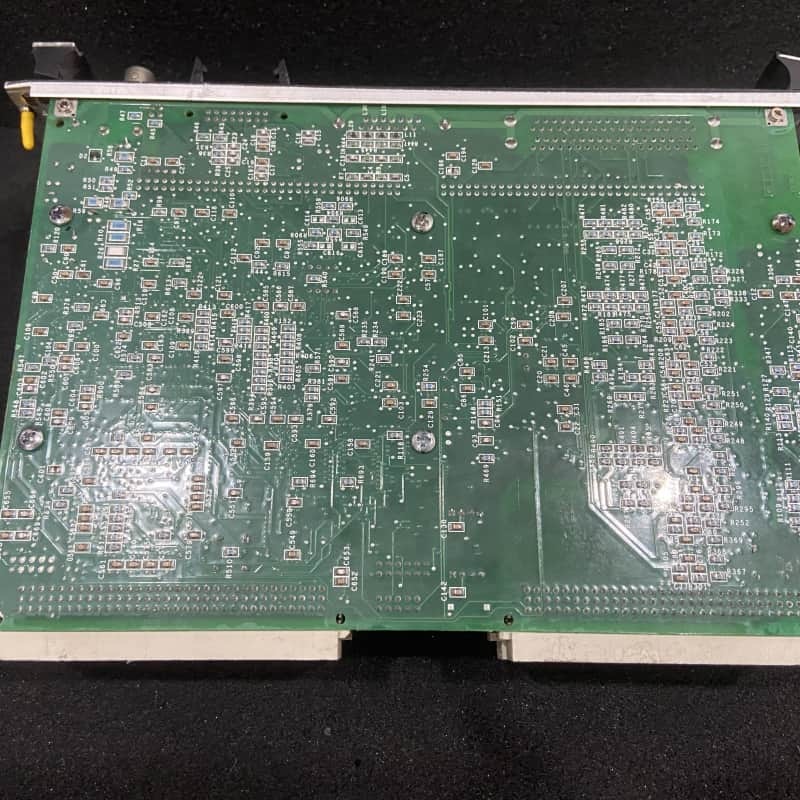

GE IS215VPROH2BD 터빈 보호 보드 Mark V 시리즈

GE IS215VPROH2BD는 Mark VI Speedtronic 시리즈의 터빈 보호 보드로서, 독립적인 비상 과속 보호 시스템의 핵심 구성 요소로 사용됩니다. 터빈 안전을 강화하도록 설계되었으며, TPRO 및 TREG 터미널 보드와 함께 작동하여 가스, 증기 및 풍력 터빈 작동에 중요한 중복 안전 메커니즘을 형성합니다.

3중 중복 설정의 일부로, 이 보드는 TREG 보드를 통해 트립 솔레노이드를 관리하여 과속 이벤트 또는 비상 시 안전한 비상 정지를 보장합니다. 제어 모듈과의 IONet 통신을 위한 이더넷 연결을 갖추고 있어 실시간 모니터링 및 광범위한 터빈 제어 아키텍처로의 통합이 가능합니다. 강력한 하드웨어와 다재다능한 입출력 기능을 통해 다양한 산업 응용 분야에서 안정적인 보호 기능을 제공합니다.

• 3중 중복성: 독립적인 작동 및 내결함성을 보장하기 위해 주 제어 시스템과 격리된 전용 모듈의 3보드 시스템의 일부입니다.
• 비상 보호: TREG 및 TRPG 터미널 보드를 통해 최대 3개의 트립 솔레노이드를 제어하여 비상 과속 보호 및 비상 정지 기능을 실행합니다. 중복성을 위해 두 보드 중 하나가 터빈 트립을 트리거할 수 있습니다.
• 릴레이 제어: TREG에서 12개의 릴레이를 관리하며, 9개는 트립 솔레노이드를 활성화하기 위해 3개의 투표 그룹으로 구성되어 있으며, 향상된 백업을 위해 J4를 통해 보조 TREG를 지원합니다.
• 다재다능한 I/O: 수동 속도 픽업, 열전쌍, 4-20mA 신호 및 트립 인터록으로부터 입력을 수신합니다. 출력은 보호 조치를 위해 트립 솔레노이드, 이코노마이저 릴레이 및 차단기 명령을 구동합니다.
• 설치 및 진단: 안전한 래칭 커넥터를 통해 핫 스왑이 가능합니다. 전면 패널 진단 표시등은 초기화를 확인하며, 최적의 성능을 위해 펌웨어 업데이트가 권장됩니다.
• 전원 및 성능: 70-145V DC 입력을 사용하여 작동하며 5V 및 28V DC 출력을 제공합니다. 높은 100Hz 프레임 속도는 실시간 데이터 처리를 가능하게 하며, 최대 300m 떨어진 센서를 위한 MPU 케이블을 지원합니다.
• 산업 내구성: 가혹한 환경을 견딜 수 있도록 견고한 구성 요소로 제작되어 중요한 터빈 응용 분야에서 안정적인 작동을 보장합니다.
