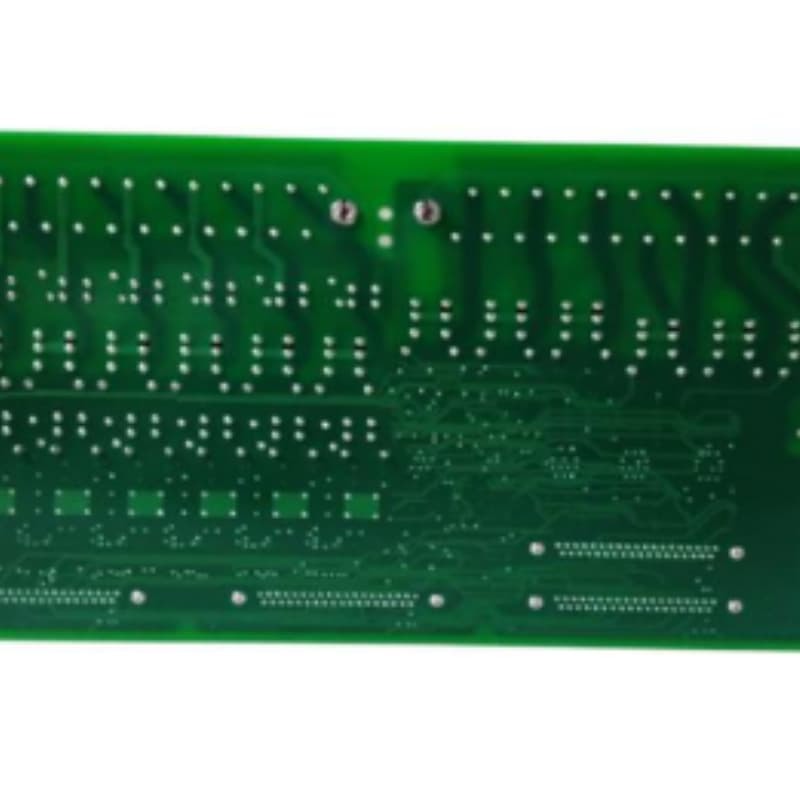

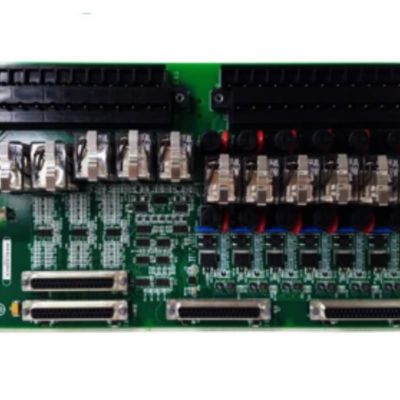

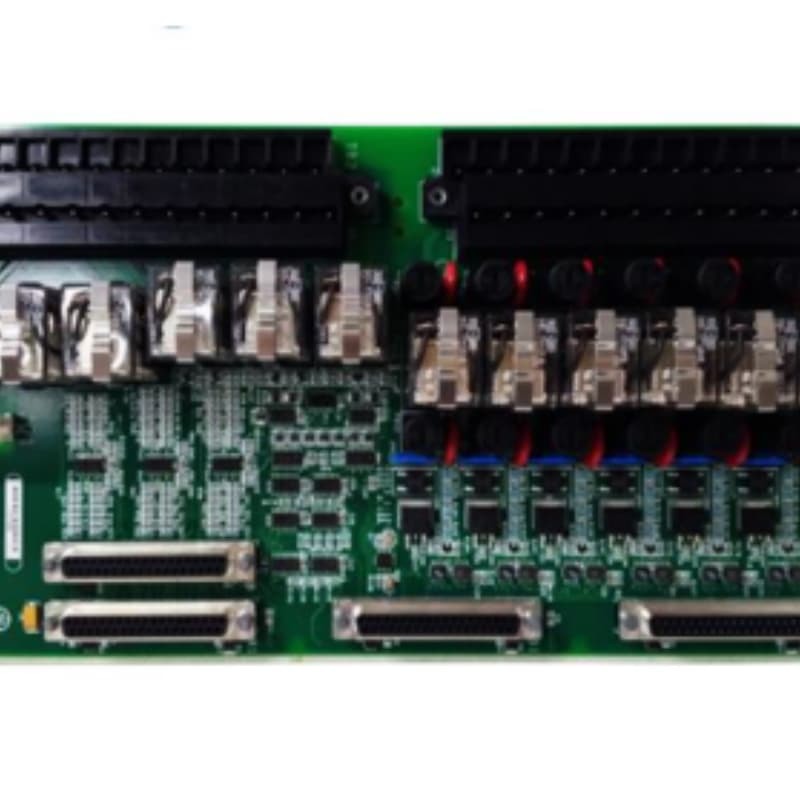

GE Mark VI IS200DAMEG1ABA 게이트 증폭기 / 인터페이스 보드

제품 설명:

IS200DAMEG1ABA제너럴 일렉트릭 (GE) 이 개발한 게이트 증폭기/인터페이스 보드이며, GE의 전송 제어 시스템의 일부이며 주로 혁신 시리즈 제어 랙에 사용됩니다.그것은 전력 전환 장치를 연결하는 데 사용됩니다.예를 들어, IGBTs) 는 저전압 드라이브 트레인에서 제어 래크로 연결되며 세 가지 사이의 핵심 인터페이스 구성 요소입니다.

그 핵심 기능은 수집기 터미널, 발사기, IGBT 게이트,그리고 제어 프레임의 브릿지 특성 인터페이스 보드 (BPIA 보드).

이 보드는 GE Mark VI 시리즈의 게이트 드라이브 증폭기 / 인터페이스 보드 중 하나이며, 65 프레임의 드라이브 전력 수준에 맞춘 여섯 가지 변종 중 하나이며, 단계 다리 드라이브 시스템에 적합합니다.3단계 (A) 를 지원할 수 있습니다., B, C) 는 세 단계 모두에 대한 공통 IGBT 모듈을 가진 단일 보드에 있습니다.

특징:

1.인터페이스 기능:인터페이스 연결에만, 신호 증폭이 없고, 전력 입력이 없습니다. BPIA 보드에 대한 입출력 연결은 세 개의 커넥터를 통해 실현됩니다. CPL (C-fase, U로 표시),BPL (B 단계), V로 표시된), APL (A-fase, W로 표시된)

2.구조 와 연결: 각각 다른 핀 기능을 가진 6 개의 커넥터를 포함합니다. 예를 들어, 핀 5은 상부 브릿지 팔 IGBT 모델의 각 단계의 발사자와 일치하는 공통 단말입니다.그들은 IGBT 모듈에 용접되고 동시에 교체해야합니다전기 충격을 방지하기 위해 제어 시스템은 작동하기 전에 꺼져야 합니다.

3.적응 특징:단계 다리 드라이브에 적응; 단일 보드는 공통 IGBT 모듈을 공유하는 세 단계를 커버 할 수 있습니다.이 보드에는 단 하나의 모듈이 필요합니다.)드라이브 전력 등급은 65 fps이며 6 가지 변형 중 하나입니다.

4.안전 및 교체:교체에는 IGBT 및 DAME 보드 (접속 된 연결으로 인해) 를 모두 다루어야하며 전력 없이 수행해야합니다. 설치에는 특정 실리콘 기름을 적용해야합니다.도우 코닝 340) 및 신뢰성있는 연결을 보장하기 위해 특정 토크와 순서에 볼트를 강화.

기술 매개 변수:
